製品紹介・パンフレット
クーラントチューブスリーブ カタログ(PDFファイル)
※総合カタログ該当ページの抜粋となります。
CSNシリーズ(一つ穴仕様) クーラントチューブスリーブパンフレット(PDFファイル)

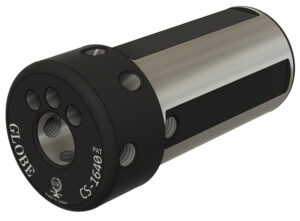

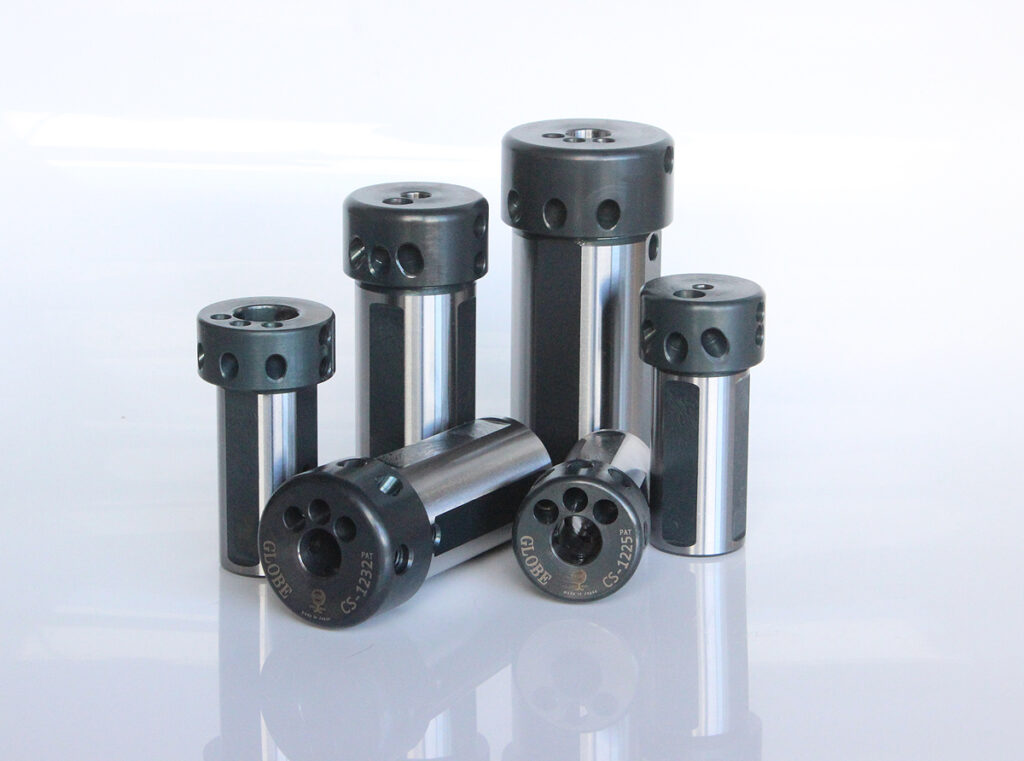

CNC旋盤用新型ボーリングバースリーブです。
クーラントがかかりにくい内径旋削加工の問題をボーリングバースリーブで解決。
スリーブのつばにクーラントの通り道を設け内部給油を使用せずとも、
クーラントをボーリングバーに沿わせて刃先まで大量噴射できます。
接続不要でややこしい配管もいりません。
無人加工に最適です。
スリーブ側面の穴にクーラントを噴射するだけで使用できます。
細かな調整をしなくても、安定したクーラント供給を実現。
常に大量のクーラントを刃先に送り込めます。
従来のボーリングバースリーブと同様の使用感で、実用的です。
中央一つ穴の機械向けのCSNシリーズもございます。詳細は専用ページをご覧下さい。

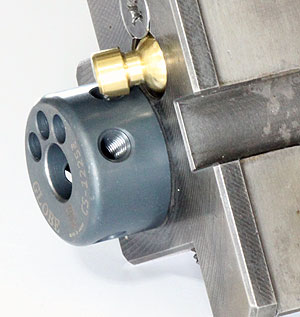

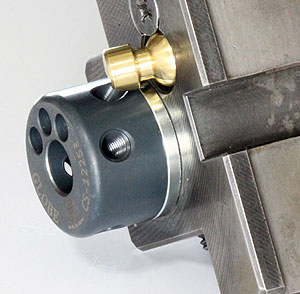

使用方法
クーラント誘導孔にクーラントを噴射するだけで使用出来ます。
接続不要なので、配管に手間取ることなく使用出来ます。
機械側に使用するノズルを用意しております。
クーラントチューブスリーブ 取扱説明書(PDFファイル)
製品性能
上の写真では、ボーリングバーがどの位置でも一定量のクーラントがワーク内部に入っていることがわかります。
工具強度に不安のある小径や深穴でも、ワークにぶつからない限界までボーリングバーを入れられるので、突き出し量を最小限にとどめることができ、加工効率が向上します。
外部給油で、内部給油に引けを取らない性能を発揮できます。
製品仕様
中央一つ穴の機械向けのCSNシリーズもございます。詳細は専用ページをご覧下さい。
※図はクリックすると拡大できます。

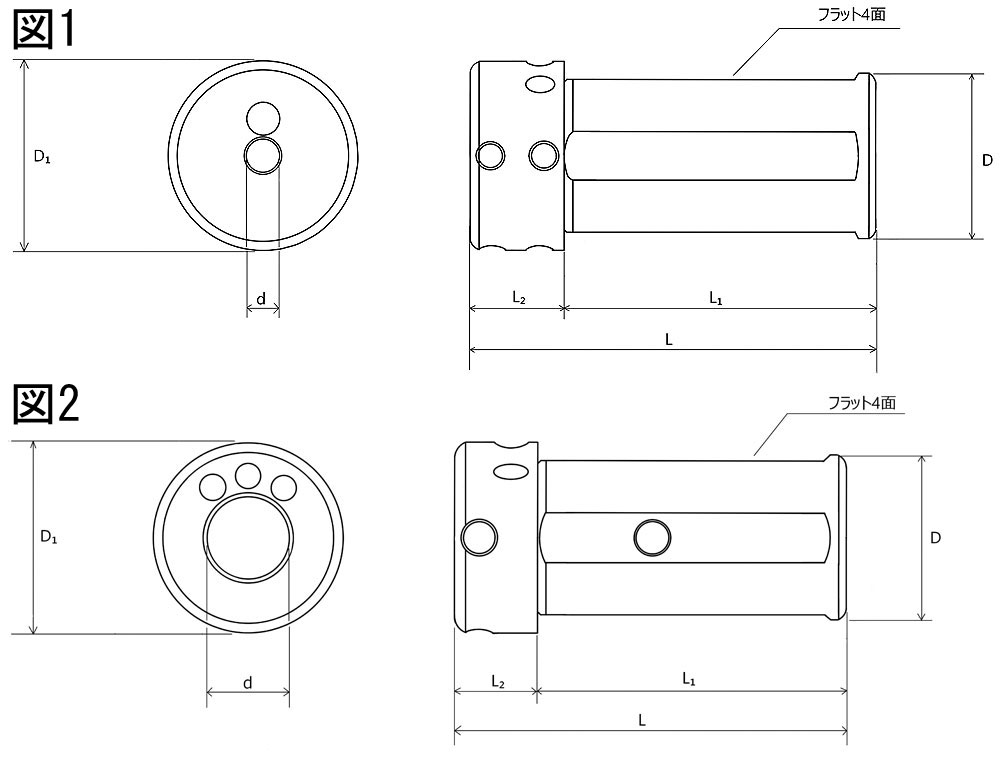

寸法表
| d | D | L1 | L2 | L3 | L4 | L5 | L6 | D1 | ネジ | 図 | |
| CS-0425 | 4 | 25 | 50 | 18 | 4.5 | 6.5 | 10 | 32 | M4 | 1 | |
| CS-0525 | 5 | 25 | 50 | 18 | 4.5 | 6.5 | 10 | 32 | M4 | 1 | |
| CS-0625 | 6 | 25 | 50 | 18 | 5 | 8 | 10 | 32 | M4 | 1 | |
| CS-0725 | 7 | 25 | 50 | 18 | 5 | 8 | 10 | 32 | M5 | 1 | |
| CS-0825 | 8 | 25 | 50 | 18 | 5 | 9 | 10 | 32 | M5 | 1 | |
| CS-1025 | 10 | 25 | 50 | 18 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-1225 | 12 | 25 | 50 | 18 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-1425 | 14 | 25 | 50 | 15 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-1625 | 16 | 25 | 50 | 15 | 3.5 | 8 | 10 | 25 | 32 | M5 | 3 |
| CS-04254 | 4 | 25.4 | 50 | 18 | 4.5 | 6.5 | 10 | 32 | M4 | 1 | |
| CS-05254 | 5 | 25.4 | 50 | 18 | 4.5 | 6.5 | 10 | 32 | M4 | 1 | |
| CS-06254 | 6 | 25.4 | 50 | 18 | 5 | 8 | 10 | 32 | M4 | 1 | |
| CS-07254 | 7 | 25.4 | 50 | 18 | 5 | 8 | 10 | 32 | M5 | 1 | |
| CS-08254 | 8 | 25.4 | 50 | 18 | 5 | 9 | 10 | 32 | M5 | 1 | |
| CS-10254 | 10 | 25.4 | 50 | 18 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-12254 | 12 | 25.4 | 50 | 18 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-14254 | 14 | 25.4 | 50 | 15 | 7 | 6 | 10 | 32 | M6 | 2 | |
| CS-16254 | 16 | 25.4 | 50 | 15 | 3.5 | 25 | 10 | 25 | 32 | M5 | 3 |
| CS-0432 | 4 | 32 | 65 | 20 | 5 | 7 | 10 | 38 | M4 | 1 | |
| CS-0532 | 5 | 32 | 65 | 20 | 5 | 7 | 10 | 38 | M4 | 1 | |
| CS-0632 | 6 | 32 | 65 | 20 | 5 | 8 | 10 | 38 | M4 | 1 | |
| CS-0732 | 7 | 32 | 65 | 20 | 6 | 8 | 10 | 38 | M5 | 1 | |
| CS-0832 | 8 | 32 | 65 | 20 | 6 | 10 | 10 | 38 | M5 | 1 | |
| CS-1032 | 10 | 32 | 65 | 20 | 7 | 6 | 10 | 38 | M6 | 2 | |
| CS-1232 | 12 | 32 | 65 | 20 | 7 | 6 | 10 | 38 | M6 | 2 | |
| CS-1432 | 14 | 32 | 65 | 20 | 7 | 6 | 10 | 38 | M8 | 2 | |
| CS-1632 | 16 | 32 | 65 | 15 | 8 | 25 | 10 | 38 | M8 | 2 | |
| CS-2032 | 20 | 32 | 65 | 16 | 8 | 24 | 10 | 40 | M8 | 2 | |
| CS-0440 | 4 | 40 | 75 | 23 | 5 | 6 | 13 | 46 | M4 | 1 | |
| CS-0540 | 5 | 40 | 75 | 23 | 5 | 6 | 13 | 46 | M4 | 1 | |
| CS-0640 | 6 | 40 | 75 | 23 | 5 | 10 | 13 | 46 | M4 | 1 | |
| CS-0740 | 7 | 40 | 75 | 23 | 6 | 10 | 13 | 46 | M5 | 1 | |
| CS-0840 | 8 | 40 | 75 | 23 | 6 | 12 | 13 | 46 | M5 | 1 | |
| CS-1040 | 10 | 40 | 75 | 23 | 5 | 12 | 13 | 46 | M6 | 1 | |
| CS-1240 | 12 | 40 | 75 | 23 | 7 | 6 | 13 | 46 | M6 | 2 | |
| CS-1440 | 14 | 40 | 75 | 23 | 7 | 7 | 13 | 46 | M8 | 2 | |
| CS-1640 | 16 | 40 | 75 | 23 | 8 | 7 | 13 | 46 | M8 | 2 | |
| CS-2040 | 20 | 40 | 75 | 20 | 8 | 28 | 13 | 46 | M8 | 2 | |
| CS-2540 | 25 | 40 | 75 | 20 | 8 | 28 | 13 | 50 | M8 | 2 | |
| CS-2050 | 20 | 50 | 100 | 26 | 12 | 9 | 14 | 58 | M8 | 2 | |
| CS-2550 | 25 | 50 | 100 | 26 | 12 | 34 | 14 | 58 | M8 | 2 | |
| CS-3250 | 32 | 50 | 100 | 26 | 11.5 | 37 | 14 | 58 | M8 | 2 |
※製品の仕様は予告なく変更になることがあります。
中央一つ穴の機械向けのCSNシリーズもございます。詳細は専用ページをご覧下さい。

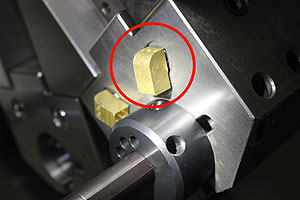

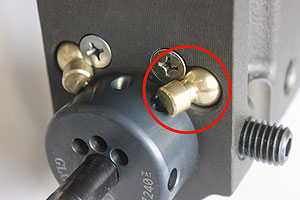

エルボ・ノズルのご案内
機械からクーラント噴射口に射出する場合、エルボが必要になります。
弊社製で在庫のエルボ・ノズルの他、株式会社 ナベヤ様、株式会社 ピスコ様のエルボもご利用頂けます。
対応ボールノズル選定質問票
エルボ・ノズルについて、以下の選定質問票を弊社までお送り頂ければ、推奨商品をご案内させて頂きます。
是非お気軽にお問い合わせ下さい。
ご記入頂きました選定質問票は、弊社までメールにてご送信下さい。お問い合わせフォームからも添付頂けます。
ファクス(0280-76-2815)の場合は、お客様ご連絡先をご記入の上、ご送信下さい。
オリジナルボールノズル
オークマ（株）製、DMG MORIなどノズルとスリーブの間隔が狭い機種に最適です。
| 型番 | D | L |
| CSBO-12 | 12 | 10 |
| CSBO-12.7 | 12.7 | |
| CSBO-14 | 14 | |
| CSBO-15 | 15 | |
| CSBO-15.8 | 15.8 | |
| CSBO-16 | 16 | |
| CSBO-18 | 18 | |
| CSBO-18-M6※ | 18 | |
| CSBO-22 | 22 | |
| CSBO-22-M6※ | 22 |
※射出孔にM6ネジのストレートノズルが接続できます。

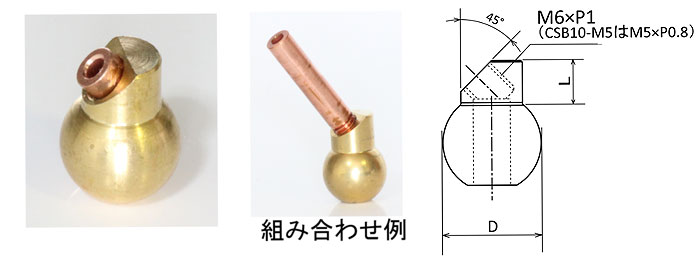

輸入加工ボールノズル(弊社在庫品)
ストレートノズルと組み合わせてご使用になれます(CB10-M5を除く)。
| 型番 | D | L |
| CSB10-M5 | 10 | 9 |
| CSB12-M6 | 12 | 9 |
| CSB12.7-M6 | 12.7(1/2″) | 9 |
| CSB14-M6 | 14 | 7.5 |
| CSB-14.7-M6 | 14.7(3/8″) | 7.5 |
| CSB-15-M6 | 15 | 7.5 |
| CSB-15.8-M6 | 15.8(5/8″) | 7 |
| CSB-16-M6 | 16 | 7 |
ナベヤ インサートノズル BB型 参考記載
弊社在庫品ではございませんので、株式会社ナベヤ様 製品お取り扱いの機械工具商社様にてお買い求め下さい。
| 型番 | D | L | 参考価格 |
| BB101-3 | 10 | 6.4 | ￥2,660 |
| BB111-3 | 11 | 9.1 | ￥2,660 |
| BB121-3 | 12 | 9.1 | ￥2,660 |
| BB141-3 | 14 | 9.1 | ￥2,670 |
| BB151-3 | 15 | 9.1 | ￥3,190 |
| BB181-3 | 18 | 9.1 | ￥3,580 |
| BB221-3 | 22 | 9.1 | ￥3,620 |
GLOBE製 エルボ(弊社在庫品)
| 型番 | L | A | 定価 |
| CSE00-M5 | M5×0.8 | ￥600 | |
| CSE05-M5 | 5 | M5×0.8 | ￥1,200 |
| CSE15-M5 | 15 | M5×0.8 | ￥1,200 |
| CSE25-M5 | 25 | M5×0.8 | ￥1,200 |
| CSE35-M5 | 35 | M5×0.8 | ￥1,200 |
| CSE00-M6 | M6×1 | ￥600 | |
| CSE05-M6 | 5 | M6×1 | ￥1,200 |
| CSE15-M6 | 15 | M6×1 | ￥1,200 |
| CSE25-M6 | 25 | M6×1 | ￥1,200 |
| CSE35-M6 | 35 | M6×1 | ￥1,200 |
GLOBE製 ストレートノズル(弊社在庫品)
| 型番 | L | 定価 |
| SSS20-M6 | 15 | ￥600 |
| SSS30-M6 | 25 | ￥600 |
| SSS40-M6 | 35 | ￥600 |
台湾製 打込み式ノズル(弊社在庫品)
| 型番 | D | L | A | 定価 |
| Φ12-M5 | 12 | 8 | M5×0.8 | ￥1,300 |
| Φ14ーM6 | 14 | 10 | M6×1 | ￥2,100 |
その他スリーブパーツ
整流板(内径Φ8以下付属)
クーラントの流れを整えるパーツです。
紛失した場合等はご連絡ください。
| 型番 | 適用サイズ |
| FSD | 8Φ以下 |
CSゴム栓(ゴムボール)
使用しない穴にキリコが絡む場合や逆流を防止するため、適宜穴に詰め込みご使用いただくゴム栓です。
| 型番 |
| GB-6.2 |
インサートネジ
ネジサイズを変更できます。
| 型番 | 外側 | 内側 | 全長 |
| IN8161 | M8×1.0 | M6×1.0 | 6 |
| IN812561 | M8×1.25 | M6×1.0 | |
| IN10161 | M10×1.0 | M６×1.0 | 10 |
| IN101561 | M10×1.5 | M6×1 | 10 |
スリーブカラー
 |
 |
| 使用前 | 使用後 |
スリーブをターレット等のホルダーに固定する際、スリーブのネジ穴とホルダーのセットボルトとが干渉する場合や、クーラントチューブスリーブを使用する際にノズルとクーラントチューブスリーブとの距離を調節するパーツです。
| 型式 | D(内径) | D1(外径) | t（厚み） |
| SC-253 | 25 | 32 | 3 |
| SC-255 | 25 | 32 | 5 |
| SC-323 | 32 | 38 | 3 |
| SC-325 | 32 | 38 | 5 |
| SC-403 | 40 | 46 | 3 |
| SC-405 | 40 | 46 | 5 |
GLOBEブランドのCNC旋盤用スリーブのご案内
このページの商品以外に、以下のようなCNC旋盤用スリーブがございますので、是非ご利用下さい。
|
CNC旋盤用スリーブの種類
|
スリーブ外径
|
スリーブ内側
|
特徴
|
|
ボーリングバーの装着用 |
Φ19.05
Φ25 Φ25.4 Φ32 Φ40 Φ50 |
Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 (外径Φ25以上のみ) Φ25 (外径Φ32以上のみ) Φ32 (外径Φ40以上のみ) Φ40 (外径Φ50のみ) |
外部給油でクーラントの掛かりを改善
従来と変わらない使用方法で、 より簡単に、より効果的にクーラントを刃先に供給 |
|
クーラントチューブスリーブ ボーリングバーの装着用 |
Φ25
Φ25.4 Φ32 Φ40 Φ50 |
Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 (外径Φ32以上のみ) Φ25 (外径Φ40以上のみ) |
ワンランク上の逸品！
外部給油でクーラントの掛かりを改善 ボーリングバーの突き出し量に関わらず、 常に安定した大量のクーラントを刃先に送り込めます |
|
ボーリングバーの装着用 |
Φ25
Φ32 |
Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 (外径Φ32のみ) |
中央一つ穴機械向けのクーラントチューブスリーブ |
|
MTシャンクドリルなどの装着 |
Φ25
Φ32 Φ40 Φ50 |
MT1 MT2 MT3 (外径Φ32以上のみ) MT4 (外径Φ40以上のみ) MT5 (外径Φ50のみ) |
低価格で高精度なドリルスリーブ
|
