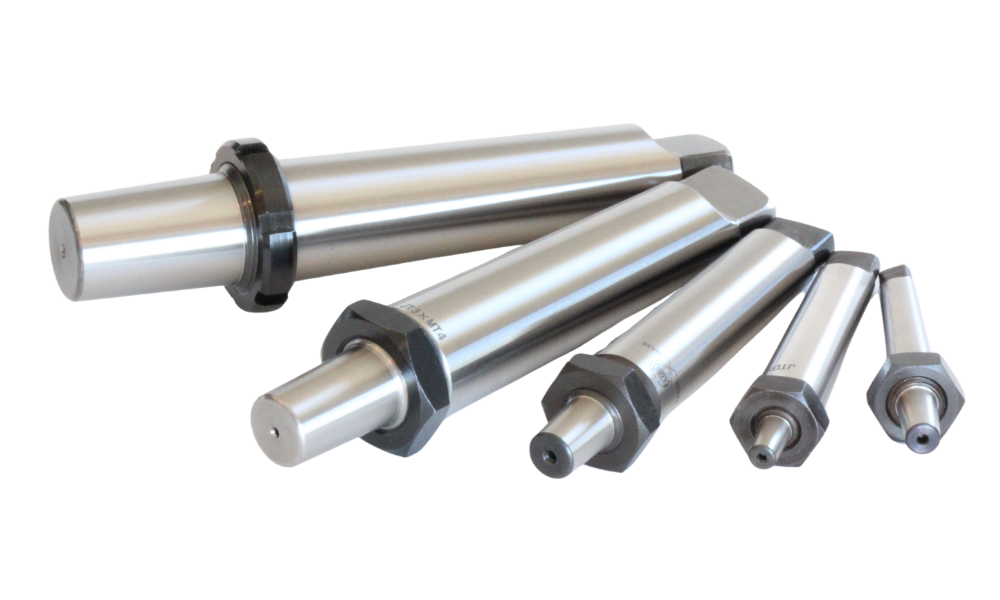

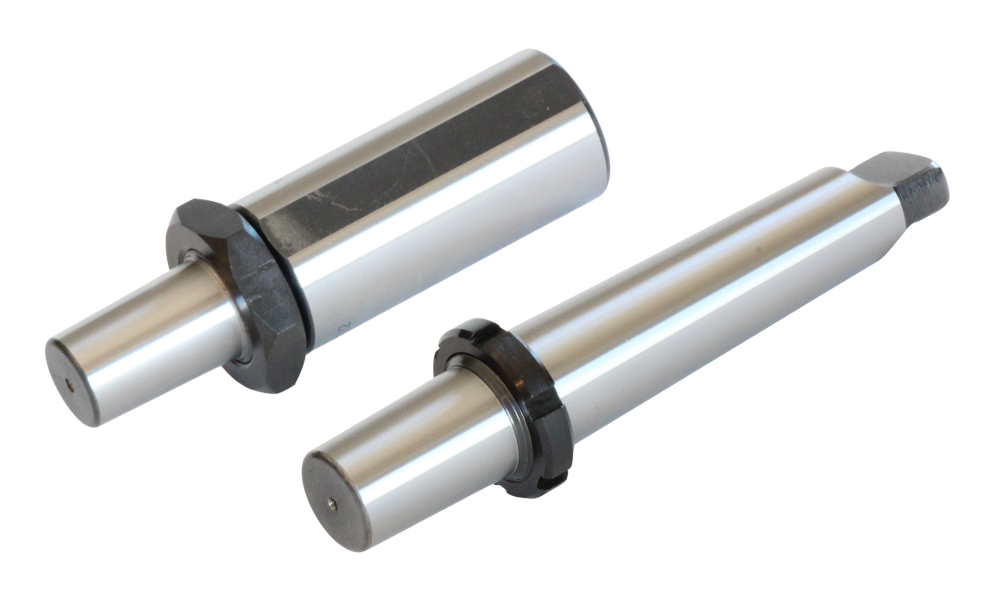

ドリルチャックアーバ(ナット付き)
チャックも同時にご購入の場合、取付費用サービス実施中!
ナット付のドリルチャックアーバーは特にキーレスドリルチャックに最適です!
↑キーレスドリルチャックはチャック先端からJT側に掛けて貫通していないので、
アーバーを取りはずす際、通常のドリルチャックのようにアーバー先端を叩いて外すことが出来ないから
「キーレスドリルチャックに最適」なのです。 便利なチャックドリフトも販売しております。
・最高の精度
総研磨仕上げにより、優れた精度を保障いたします。良好な振れ精度です。
テーパの当たりはきわめて良好で、安心して取付が出来ます。
良質な特殊鋼SCM435(クロモリ鋼)と、適切な熱処理(硬さHRC40以上)で耐久性は抜群です。
・工具の着脱
ナットによりドリルチャック等の工具の着脱が簡単で、チャック及びアーバーを痛めません。
・初期精度の維持
長期間のご使用にも初期精度が落ちません。
種類
・モールステーパシャンク
・ストレートシャンク
・モールステーパ引きネジタイプ
の3種類がございます。
熱処理を施さないアーバーや、ナット無しの標準形状アーバーは、特注にても製作しております。納期・金額は特注水準になります。
☆特別注文アーバー/特殊な形状のもの、標準品にないテーパサイズ、ジョイント、スピンドル、フランジなども製作いたします。
※チャック同時ご購入の場合、アーバー取り付け作業を施した上で出荷することも可能です。取付費用はサービスします。
参考
アーバは一部海外製品のJT2使用のものも装着できるように、ショートタイプではなく、JT2となっています。
従って、地球印アーバは、JT2・2Sを問わず、どちらのタイプのチャックにも取付が可能です。
よく頂くご質問 のページもご覧下さい。

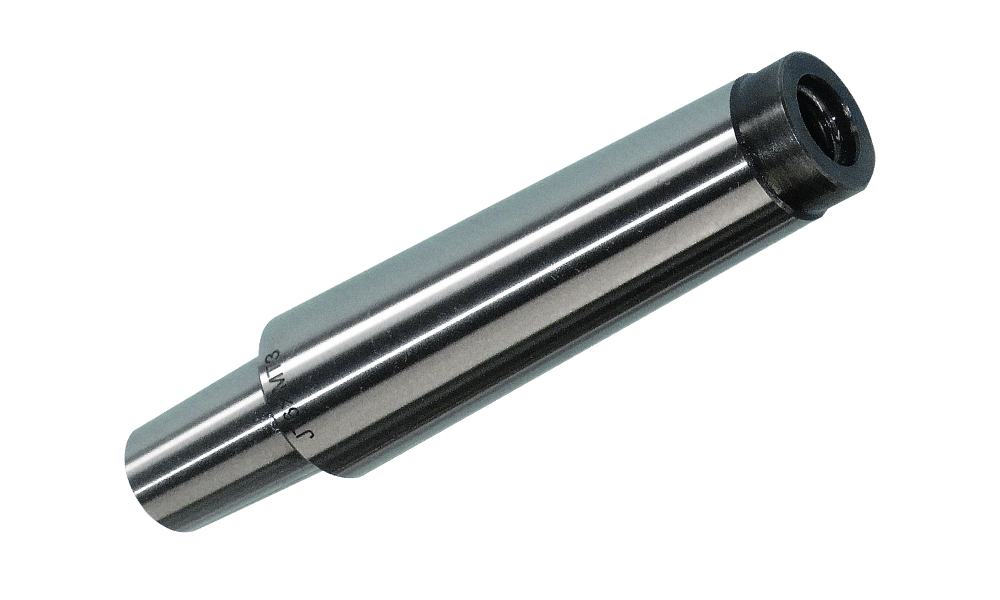

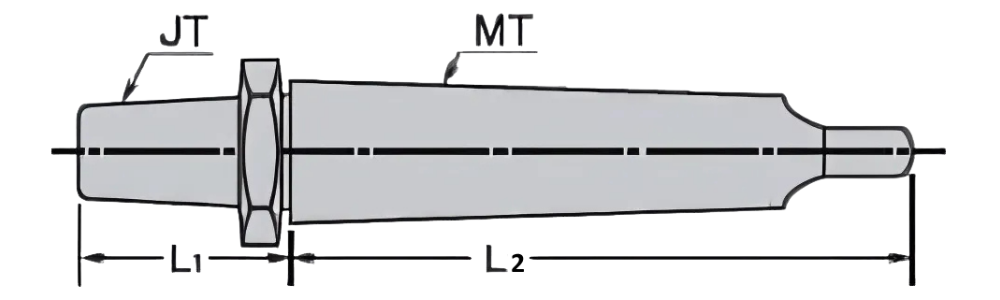

モールステーパータイプ(ナット付)
ナット無しに変更したサイズもあります。ナット無しアーバーの商品ページもご参照下さい。
商品表記方法:JT△×MT◇ 注文例:JT6×MT3
△:チャック側のジャコブステーパー番号0~6(JT2はJT2Sのチャックにもご使用頂けます。JT6とJT2½は、同一サイズです。)
◇:機械側のモールステーパー番号1~5
適用チャック
|
チャック側
ジャコブステーパー番号 |
機械側モールステーパー番号(L2寸法)
緑枠内の表記が型番となります |
||||
MT1
(66) |
MT2
(80) |
MT3
(100) |
MT4
(124) |
MT5
(160) |
||
3,4,KL3
|
JT0
|
|||||
D4,D5
|
JTD
|
JTD×MT1
|
JTD×MT2
|
JTD×MT3
|
JTD×MT4
|
|
5,6.5,J8,KL6.5
|
JT1
|
JT1×MT1
|
JT1×MT3
|
JT1×MT4
|
||
10,KL10
|
JT2
|
JT2×MT3
|
||||
13,KL13,DH38
|
JT6
JT2½と同じ |
JT6×MT1
|
JT6×MT2
|
JT6×MT3
|
JT6×MT4
|
JT6×MT5
|
14,16
|
JT3
|
JT3×MT2
|
JT3×MT3
|
JT3×MT4
|
||
19,20,DH50
|
JT4
|
JT4×MT2
|
JT4×MT3 |
JT4×MT4
|
JT4×MT5
|
|
25
|
JT5
|
JT5×MT3
|

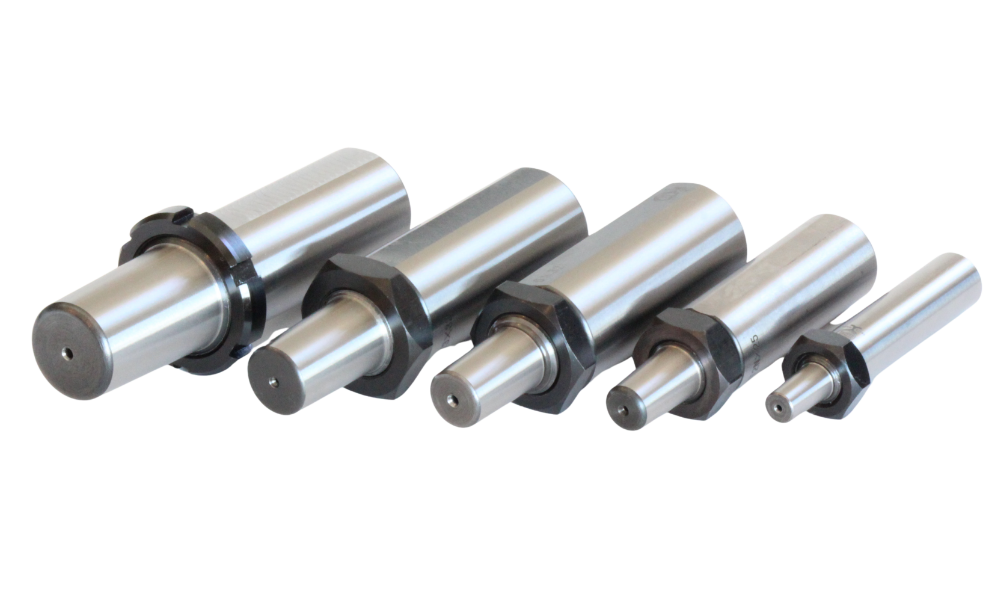

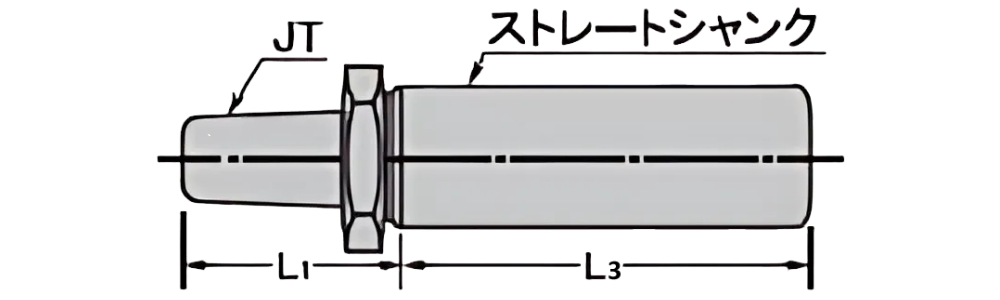

ストレートシャンクタイプ(ナット付)
ナット無しに変更したサイズもあります。ナット無しアーバーの商品ページもご参照下さい。
φ25以上のストレートシャンク部には、サイドロック用のフラット面(平取り)付きとなります。フラット面なしをご希望の場合は、特注となります。
商品表記方法:JT△×φ● 注文例:JT2×φ32
△:チャック側のジャコブステーパー番号0~6(JT2はJT2Sのチャックにもご使用頂けます。JT6とJT2½は、同一サイズです。)
●:機械側ストレートシャンク径
適用チャック
|
チャック側
ジャコブステーパー番号 |
機械側ストレートシャンク径(L3寸法)
緑枠内の表記が型番となります |
|||||||
フラット面(平取り)無し
|
フラット面(平取り)有り
|
||||||||
φ10
(50) |
φ12
(50) |
φ16
(60) |
φ20
(60) |
φ25
(65) |
φ32
(70) |
φ40
(75) |
φ50
(100) |
||
3,4,KL3
|
JT0
|
JT0×φ12
|
JT0×φ20
|
||||||
D4,D5
|
JTD
|
JTD×φ10
|
JTD×φ12
|
JTD×φ16
|
JTD× φ20
|
JTD×φ25
|
JTD×φ32
|
||
5,6.5,J8,KL6.5
|
JT1
|
JT1×φ10
|
JT1×φ12
|
JT1×φ16
|
JT1×φ25
|
JT1×φ32
|
JT1×φ40
|
||
10,KL10
|
JT2
|
JT2×φ16
|
JT2× φ20
|
JT2×φ25
|
JT2×φ32
|
JT2×φ40
|
|||
13,KL13,DH38
|
JT6
JT2½と同じ |
JT6×φ12
|
JT6×φ16
|
JT6× φ20
|
JT6×φ25
|
JT6×φ32
|
JT6×φ40
|
JT6×φ50
|
|
14,16
|
JT3
|
JT3×φ25
|
JT3×φ32
|
||||||
19,20,DH50
|
JT4
|
JT4×φ32
|
|||||||
25
|
JT5
|
JT5×φ32
|
ナット二面幅 参考記載
(予告無く変更する場合がございます)
|
二面幅※(mm)
|
使用するスパナ
|
JT0
|
17
|
スパナ・モンキー等
|
JTD
|
21
|
スパナ・モンキー等
|
JT1
|
21
|
スパナ・モンキー等
|
JT2
|
27
|
スパナ・モンキー等
|
JT6(2½)
|
32
|
スパナ・モンキー等
|
JT3
|
36
|
スパナ・モンキー等
|
JT4
|
45
|
フックスパナ
|
JT5
|
56
|
フックスパナ
|
※JT4・JT5はベアリングナット形状のため、ナットの直径です。

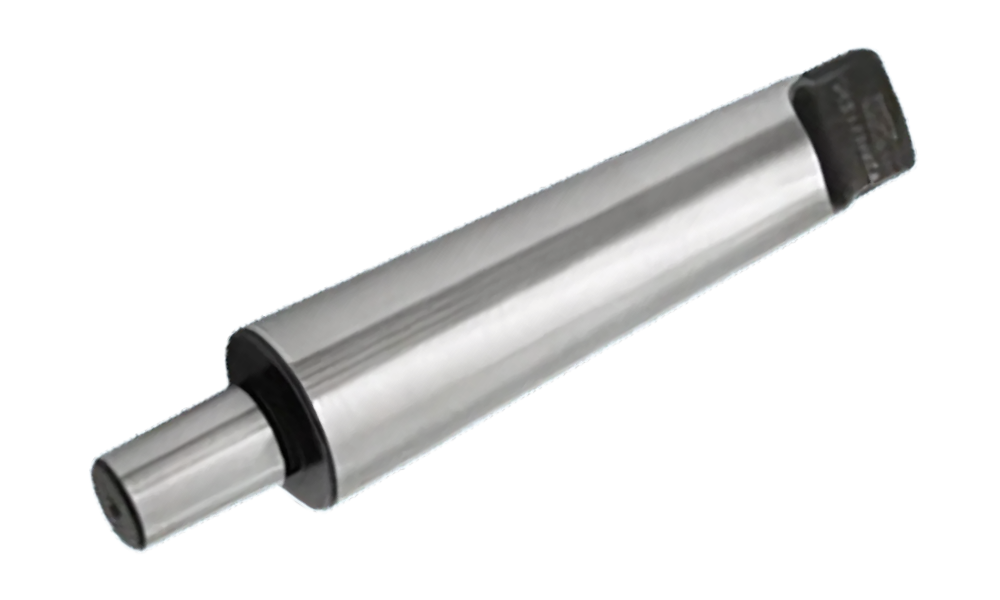

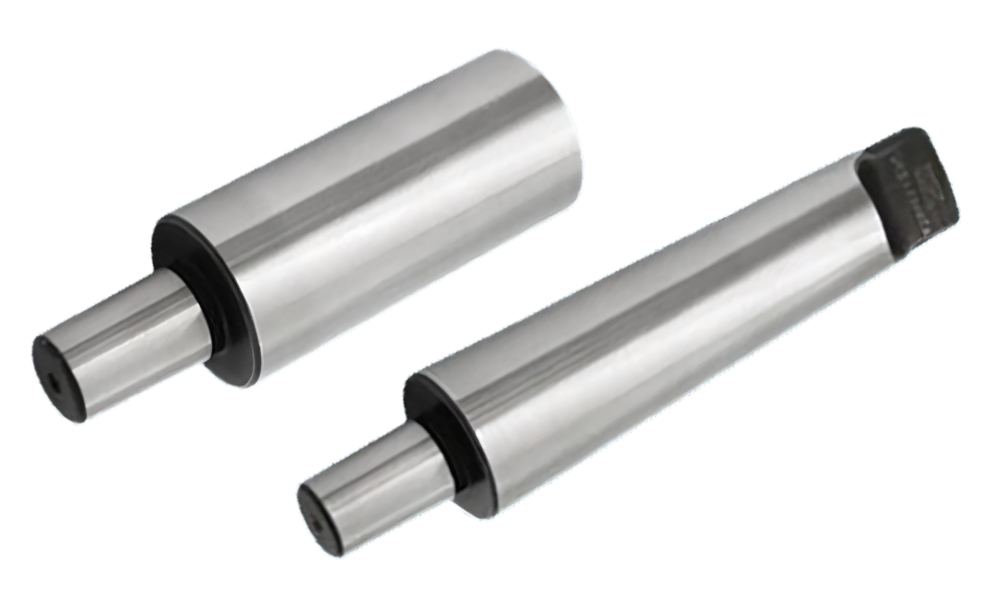

ドリルチャックアーバ(ナット無)
チャックも同時にご購入の場合、取付費用サービス実施中!
ナット無しの一般的なドリルチャックアーバーです。
・最高の精度
総研磨仕上げにより、優れた精度を保障いたします。良好な振れ精度です。
テーパの当たりはきわめて良好で、安心して取付が出来ます。
良質な特殊鋼SCM435(クロモリ鋼)と、適切な熱処理(硬さHRC40以上)で耐久性は抜群です。
・初期精度の維持
長期間のご使用にも初期精度が落ちません。
種類
・モールステーパシャンク
・ストレートシャンク
がございます。
熱処理を施さないアーバーなど、特注品も製作いたします。納期・金額は特注水準になります。
☆特別注文アーバー/特殊な形状のもの、標準品にないテーパサイズ、ジョイント、スピンドル、フランジなども製作いたします。
※チャック同時ご購入の場合、アーバー取り付け作業を施した上で出荷することも可能です。取付費用はサービスします。
参考
アーバは一部海外製品のJT2使用のものも装着できるように、ショートタイプではなく、JT2となっています。
従って、地球印アーバは、JT2・2Sを問わず、どちらのタイプのチャックにも取付が可能です。
よく頂くご質問 のページもご覧下さい。
テーパーの詳細な寸法は、テーパー解説ページをご覧下さい。

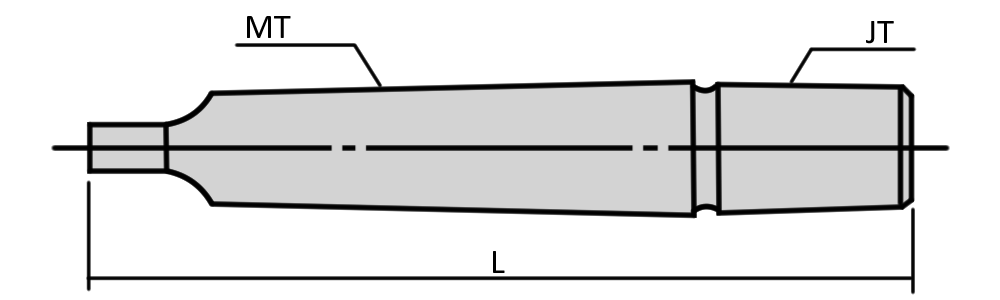

モールステーパータイプ(ナット無)
商品表記方法:JT△×MT◇ 注文例:JT6×MT3
△:チャック側のジャコブステーパー番号0~6(JT2はJT2Sのチャックにもご使用頂けます。JT6とJT2½は、同一サイズです。)
◇:機械側のモールステーパー番号1~5
適用チャック
|
チャック側
ジャコブステーパー番号 |
機械側モールステーパー番号
型番 (L寸法) |
||||
MT1
|
MT2
|
MT3
|
MT4
|
MT5
|
||
3,4,KL3
|
JT0
|
JT0×MT1
(77.5) |
JT0×MT2
(92) |
|||
D4,D5
|
JTD
|
JTD×MT1
|
JTD×MT2
|
JTD×MT3
|
JTD×MT4
|
|
5,6.5,J8,KL6.5
|
JT1
|
JT1×MT1
(83.5) |
JT1×MT2
(98) |
JT1×MT3
(117) |
JT1×MT4
(142) |
|
10,KL10
|
JT2
|
JT2×MT1
(89.5) |
JT2×MT2
(104) |
JT2×MT3
(123) |
JT2×MT4
(148) |
|
13,KL13,DH38
|
JT6
JT2½と同じ |
JT6×MT1
(93.5) |
JT6×MT2
(108) |
JT6×MT3
(127) |
JT6×MT4
(152) |
JT6×MT5
(184) |
14,16
|
JT3
|
JT3×MT2
(115) |
JT3×MT3
(134) |
JT3×MT4
(159) |
JT3×MT5
(191) |
|
19,20,DH50
|
JT4
|
JT4×MT2
(122) |
JT4×MT3
(141) |
JT4×MT4
(166) |
JT4×MT5
(198) |
|
25
|
JT5
|
JT5×MT2
(133) |
JT5×MT3
(152) |
JT5×MT4
(177) |
JT5×MT5
(209) |

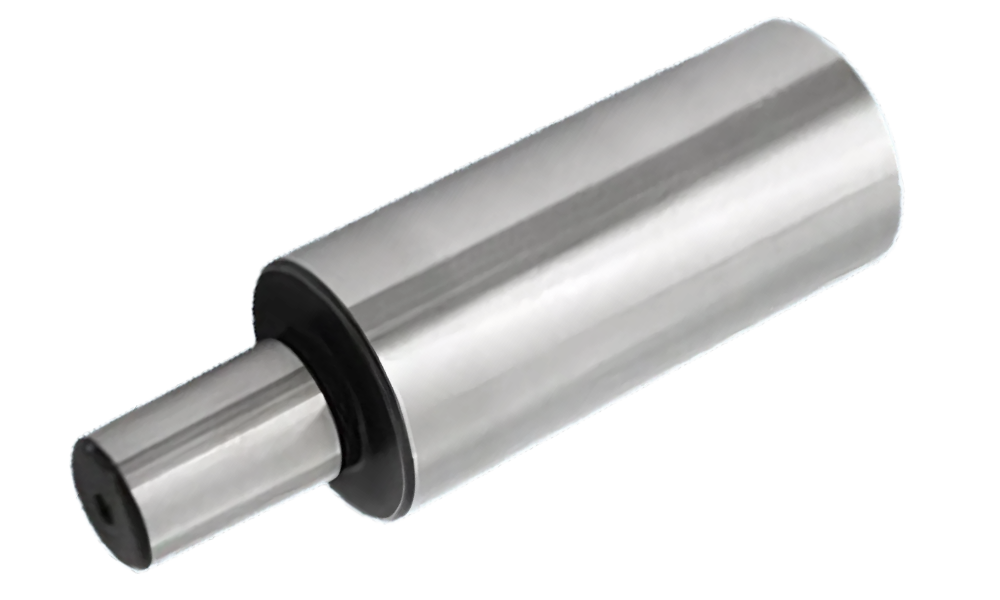

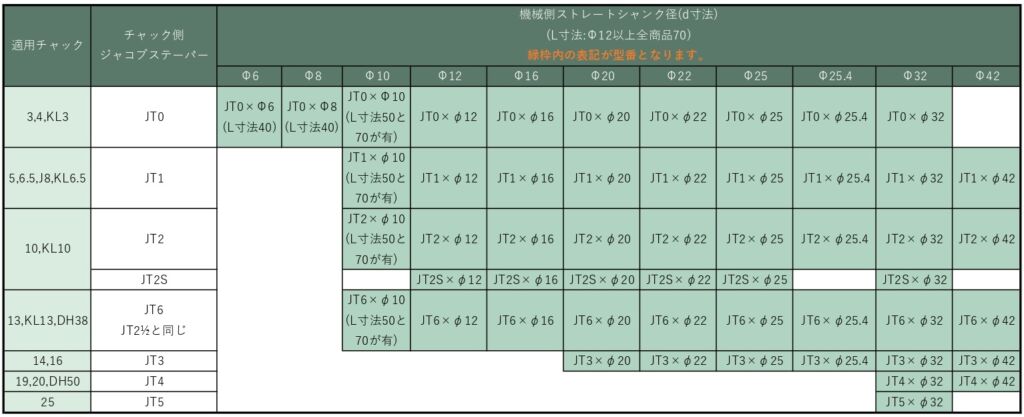

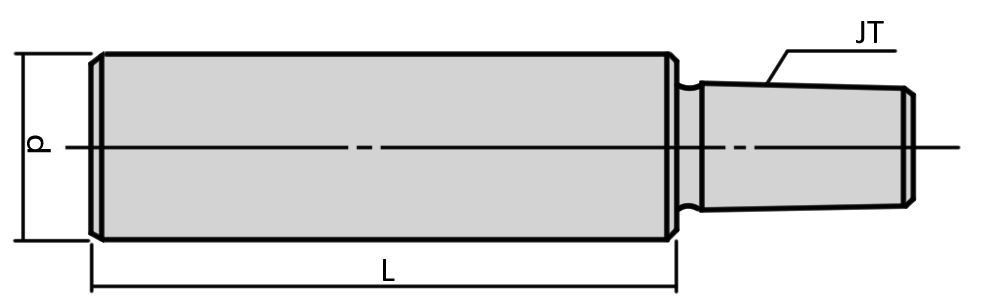

ストレートシャンクタイプ(ナット無)
φ20以上のストレートシャンク部には、サイドロック用のフラット面(平取り)付きとなります。フラット面なしをご希望の場合は、特注となります。
商品表記方法:JT△×φ● 注文例:JT2×φ32
△:チャック側のジャコブステーパー番号0~6(JT2はJT2Sのチャックにもご使用頂けます。JT6とJT2½は、同一サイズです。)
●:機械側ストレートシャンク径
適用チャック
|
チャック側
ジャコブステーパー番号 |
機械側ストレートシャンク径(d寸法)
(L寸法:φ12以上全商品70) 緑枠内の表記が型番となります |
||||||||||
φ6
|
φ8
|
φ10
|
φ12
|
φ16
|
φ20
|
φ22
|
φ25
|
φ25.4
|
φ32
|
φ42
|
||
3,4,KL3
|
JT0
|
JT0×φ6
(L寸法40) |
JT0×φ8
(L寸法40) |
JT0×φ10
(L寸法50と70が有) |
JT0×φ12
|
JT0×φ16
|
JT0×φ20
|
JT0×φ22
|
JT0×φ25
|
JT0×φ25.4 |
JT0×φ32
|
|
5,6.5,J8 KL6.5
|
JT1
|
JT1×φ10
(L寸法50と70が有) |
JT1×φ12
|
JT1×φ16
|
JT1×φ20
|
JT1×φ22
|
JT1×φ25
|
JT1×φ25.4
|
JT1×φ32
|
JT1×φ42
|
||
10,KL10
|
JT2
|
JT2×φ10 (L寸法50と70が有) |
JT2×φ12 | JT2×φ16 |
JT2×φ20
|
JT2×φ22
|
JT2×φ25
|
JT2×φ25.4
|
JT2×φ32
|
JT2×φ42
|
||
JT2S
|
JT2S×φ12
|
JT2S×φ16
|
JT2S×φ20
|
JT2S×φ22
|
JT2S×φ25
|
JT2S×φ32
|
||||||
13,KL13,DH38
|
JT6
JT2½と同じ |
JT6×φ10
(L寸法50と70が有) |
JT6×φ12
|
JT6×φ16
|
JT6×φ20
|
JT6×φ22
|
JT6×φ25
|
JT6×φ25.4
|
JT6×φ32
|
JT6×φ42
|
||
14,16
|
JT3
|
JT3×φ20
|
JT3×φ22
|
JT3×φ25 |
JT3×φ25.4
|
JT3×φ32
|
JT3×φ42
|
|||||
19,20,DH50
|
JT4
|
JT4×φ32
|
JT4×φ42
|
|||||||||
25
|
JT5
|
JT5×φ32
|

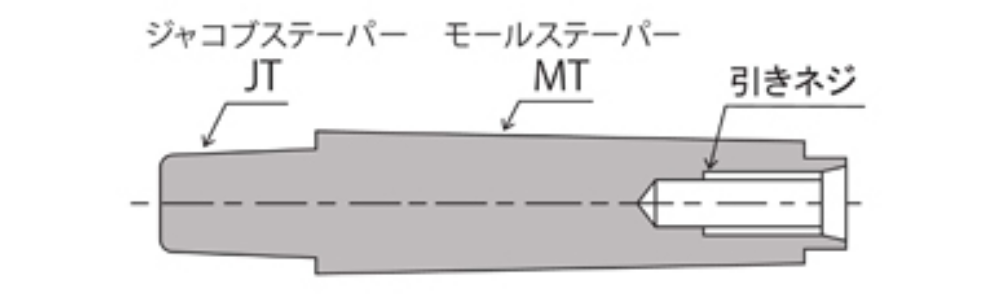

モールステーパ引きネジタイプ ドリルチャックアーバー
チャックも同時にご購入の場合、取付費用サービス実施中!
優れた精度と耐久性を実現
精密な仕上げと厳選素材で、安心の性能をお届けします。
-
最高レベルの精度
すべての製品は総研磨仕上げにより、高い振れ精度を実現しています。
テーパー部の当たりも極めて良好で、確実かつ安定した取り付けが可能です。 -
優れた耐久性
高品質な特殊鋼 SCM435(クロムモリブデン鋼)を採用し、硬度HRC40以上の総焼入れ処理を施すことで、長寿命と高い耐摩耗性を両立しています。 -
初期精度の持続性
長期間の使用においても、初期精度を安定して保持できる設計となっており、メンテナンス性にも優れています。
商品リスト
商品表記方法:JT△×MT◇ 注文例:JT6×MT3
△:チャック側のジャコブステーパー番号0~6(JT2はJT2Sのチャックにもご使用頂けます。JT6とJT2½は、同一サイズです。)
◇:機械側のモールステーパー番号1~5
※引きネジは機械によって異なる為、付属しておりません。特注製作は可能です。
在庫品と受注生産品がございますので、発注時(お見積りご依頼時)は、ネジサイズ・JTサイズMTサイズをお知らせください。
適用チャック
|
MT1
(受注生産) (57) |
MT2
(69) |
MT3
(86) |
MT4
(109) |
|
ネジサイズ
|
M6
|
M10
|
M12
|
M16
|
|
ネジ長さ(mm)
|
16
|
24
|
28
|
32
|
|
5MG J8 6.5MG 6.5EL
|
JT1(19)
|
JT1×MT1
|
JT1×MT2
|
JT1×MT3
|
JT1×MT4
|
10MG 10EL KL10
|
JT2(24)
|
JT2×MT1
|
JT2×MT2
|
JT2×MT3
|
JT2×MT4
|
13MG KL13 KL13SP
DH38-J6 13EL |
JT6(28)
JT2½と同じ |
JT6×MT1
|
JT6×MT2
|
JT6×MT3
|
JT6×MT4
|
14 16
|
JT3(33)
|
JT3×MT2
|
JT3×MT3
|
JT3×MT4
|
引きネジ寸法表
モールステーパーNo.
|
ネジサイズ
|
ネジ長さ
|
MT1
|
M6
|
16
|
MT2
|
M10
|
24
|
MT3
|
M12
|
28
|
MT4
|
M16
|
32
|
表に掲載されていないサイズのものも、特注にて製作致しますのでご相談下さい。
熱処理を施さないアーバーや、ナット無しの標準形状アーバーは、特注にても製作しております。納期・金額は特注水準になります。
☆特別注文アーバー/特殊な形状のもの、標準品にないテーパサイズ、ジョイント、スピンドル、フランジなども製作いたします。
※チャック同時ご購入の場合、アーバー取り付け作業を施した上で出荷することも可能です。取付費用はサービスします。
参考
アーバは一部海外製品のJT2使用のものも装着できるように、ショートタイプではなく、JT2となっています。
従って、地球印アーバは、JT2・2Sを問わず、どちらのタイプのチャックにも取付が可能です。
よく頂くご質問 のページもご覧下さい。
テーパーの詳細な寸法は、テーパー解説ページをご覧下さい。

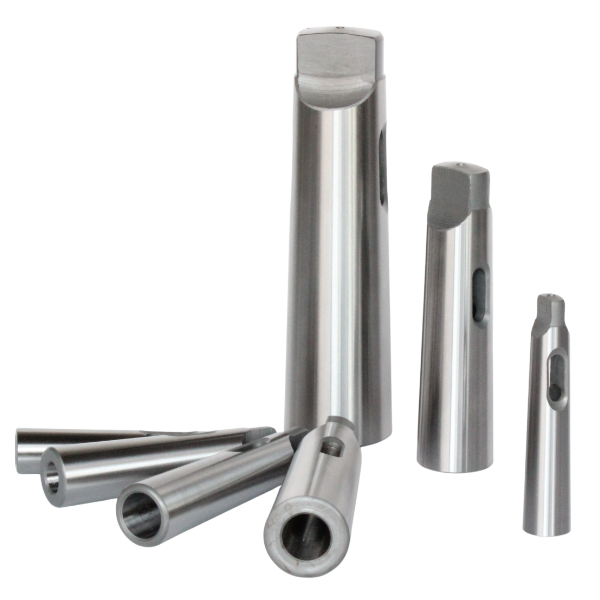

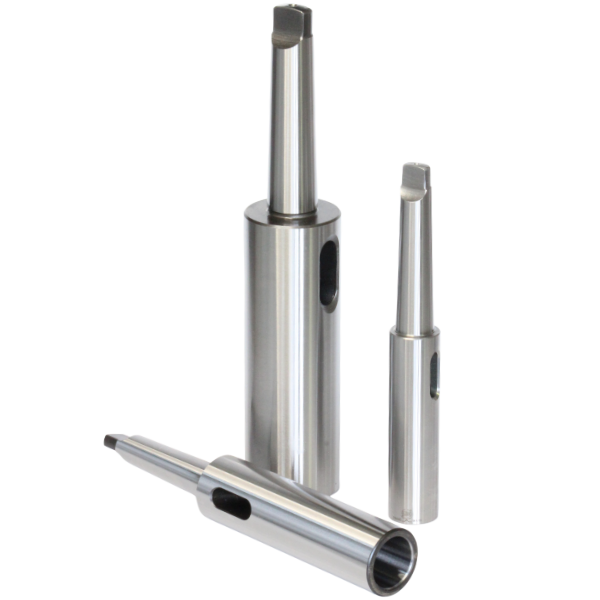

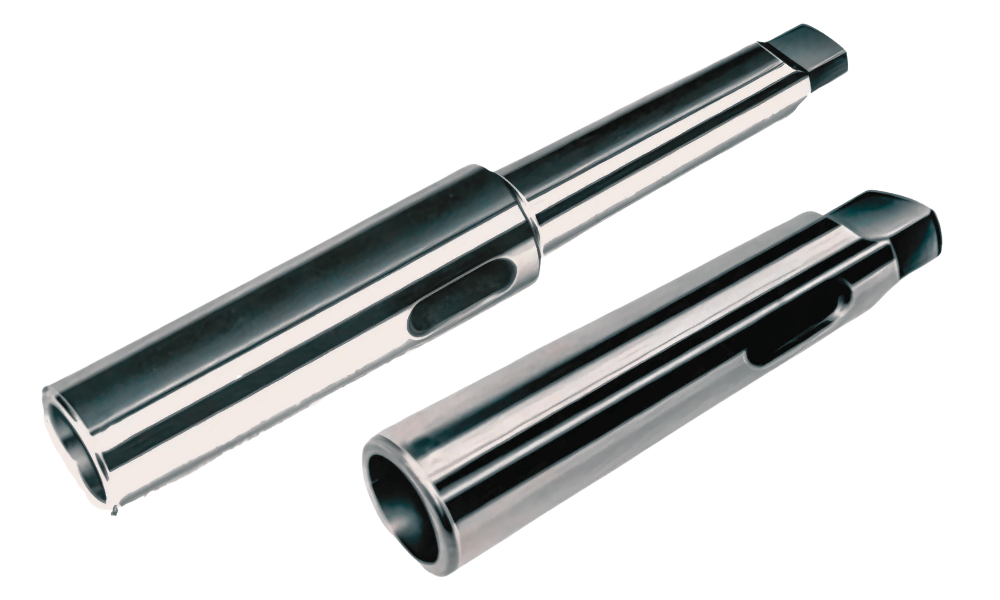

ドリルスリーブ・ドリルソケット
ドリルスリーブ
ドリルソケット
MTシャンクサイズ変更用スリーブ・ソケット
ドリルスリーブやドリルソケットは、MT(モールステーパー)シャンクのサイズ変更や突き出し量の変更に使用します。
すべての商品は【総焼入れ】・【総研磨仕上げ】にて、高い精度と耐久性を実現しています。
ご使用上の注意
-
ドリルソケットをご使用の際はご注意ください。
大径の刃物を使用する際に機械側が小さいソケットを使用すると、タングが破損しテーパーを傷める危険がございます。切削量には十分ご注意ください。 -
センターの使用について
MTシャンクのセンター製品にはタング(抜き取り用の突起部)がありません。スリーブやソケットを介して使用した場合、取り外しが困難になる可能性があります。
また、精度保持の観点からも、芯押し軸のテーパーに適合した製品を直接ご使用いただくことを推奨いたします。

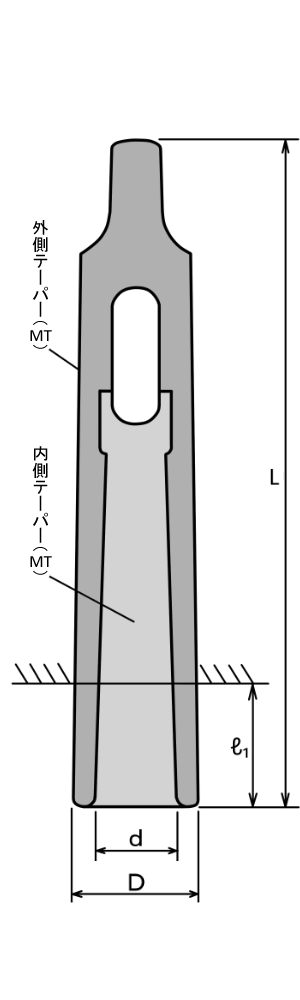

ドリルスリーブ商品一覧表
型式 | 内側テーパ× 外側テーパ |
d | D | L | ℓ₁ |
DSL-1×2 | 1×2 | 12.065 | 18.0 | 92 | 17 |
DSL-1×3 | 1×3 | 24.1 | 100 | 6 | |
DSL-1×4 | 1×4 | 31.6 | 124 | 6.5 | |
DSL-1×5 | 1×5 | 44.7 | 156 | 6.5 | |
DSL-1×6 | 1×6 | 63.8 | 220 | 10 | |
DSL-2×3 | 2×3 | 17.780 | 24.1 | 112 | 18 |
DSL-2×4 | 2×4 | 31.6 | 124 | 6.5 | |
DSL-2×5 | 2×5 | 44.7 | 156 | 6.5 | |
DSL-2×6 | 2×6 | 63.8 | 220 | 10 | |
DSL-3×4 | 3×4 | 23.825 | 31.6 | 136 | 18.5 |
DSL-3×5 | 3×5 | 44.7 | 156 | 6.5 | |
DSL-3×6 | 3×6 | 63.8 | 220 | 10 | |
DSL-4×5 | 4×5 | 31.267 | 44.7 | 168 | 18.5 |
DSL-4×6 | 4×6 | 63.8 | 220 | 10 | |
DSL-4×7 | 4×7 | 83.6 | 296 | 10 | |
DSL-5×6 | 5×6 | 44.399 | 63.8 | 225 | 15 |
DSL-5×7 | 5×7 | 83.6 | 296 | 10 | |
DSL-6×7 | 6×7 | 63.348 |
在庫状況につきましては、都度お問い合わせ下さい。

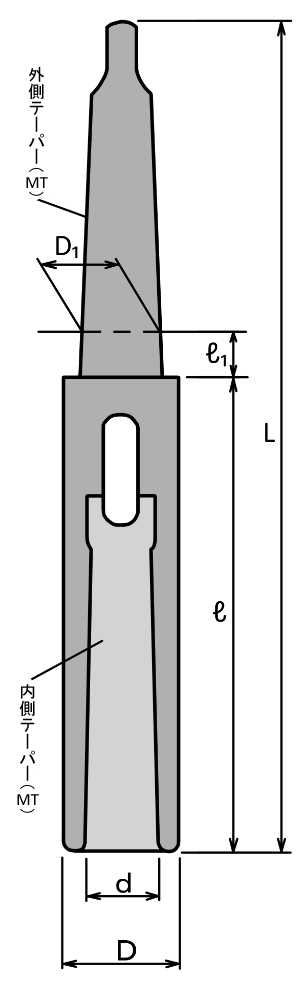

ドリルソケット商品一覧表
型式 | 内側テーパ×外側テーパ | D | d | D₁ | L | ℓ | ℓ₁ |
DSO-1×1 | 1×1 | 20 | 12.065 | 12.065 | 147 | 81.5 | 3.5 |
DSO-1×2 | 1×2 | 17.780 | 160 | 80.0 | 5.0 | ||
DSO-1×3 | 1×3 | 23.825 | 180 | 81.0 | |||
DSO-1×4 | 1×4 | 31.267 | 200 | 76.0 | 6.5 | ||
DSO-1×5 | 1×5 | 44.399 | 235 | 79.0 | |||
DSO-2×1 | 2×1 | 24 | 17.78 | 12.065 | 163 | 97.5 | 3.5 |
DSO-2×2 | 2×2 | 17.780 | 176 | 96.0 | 5.0 | ||
DSO-2×3 | 2×3 | 23.825 | 195 | ||||
DSO-2×4 | 2×4 | 31.267 | 220 | 6.5 | |||
DSO-2×5 | 2×5 | 44.399 | 253 | 97.0 | |||
DSO-3×2 | 3×2 | 32 | 23.825 | 17.780 | 196 | 116.0 | 5.0 |
DSO-3×3 | 3×3 | 23.825 | 215 | ||||
DSO-3×4 | 3×4 | 31.267 | 240 | 6.5 | |||
DSO-3×5 | 3×5 | 44.399 | 273 | 117.0 | |||
DSO-3×6 | 3×6 | 63.348 | 335 | 8.0 | |||
DSO-4×2 | 4×2 | 44 | 31.267 | 17.780 | 221 | 141.0 | 5.0 |
DSO-4×3 | 4×3 | 23.825 | 240 | ||||
DSO-4×4 | 4×4 | 31.267 | 265 | 6.5 | |||
DSO-4×5 | 4×5 | 44.399 | 298 | 142.0 | |||
DSO-4×6 | 4×6 | 63.348 | 360 | 8.0 | |||
DSO-5×3 | 5×3 | 54 | 44.399 | 23.825 | 275 | 176.0 | 5.0 |
DSO-5×4 | 5×4 | 31.267 | 300 | 6.5 | |||
DSO-5×5 | 5×5 | 44.399 | 333 | 177.0 | |||
DSO-5×6 | 5×6 | 63.348 | 395 | 8.0 | |||
DSO-6×5 | 6×5 | 84 | 63.348 | 44.399 | 391 | 235.0 | 6.5 |
DSO-6×6 | 6×6 | 63.348 | 453 | 8.0 | |||
DSO-6×7 | 6×7 | 83.058 | 530 | 234.0 | 10.0 |
在庫状況につきましては、都度お問い合わせ下さい。

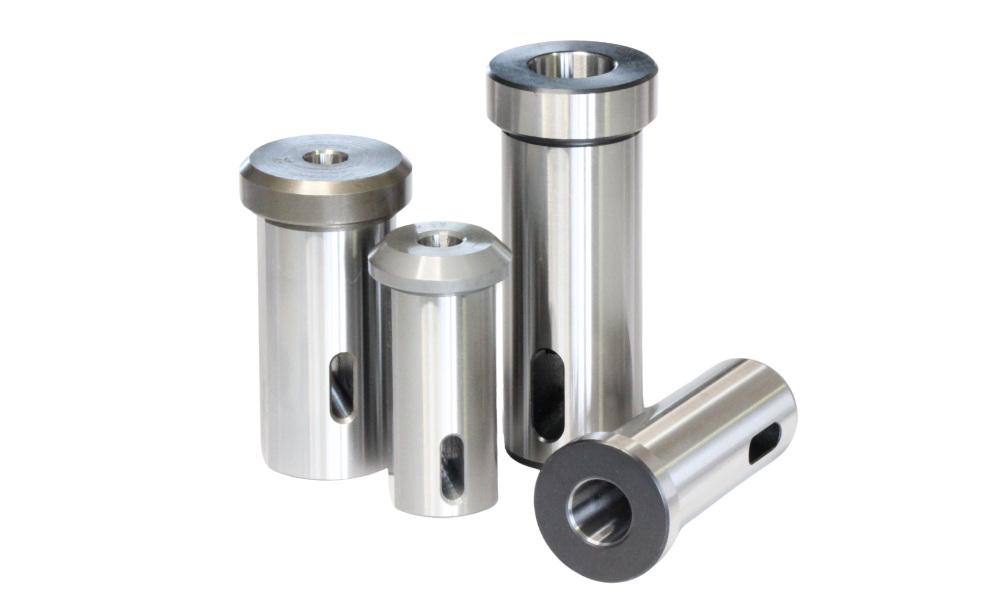

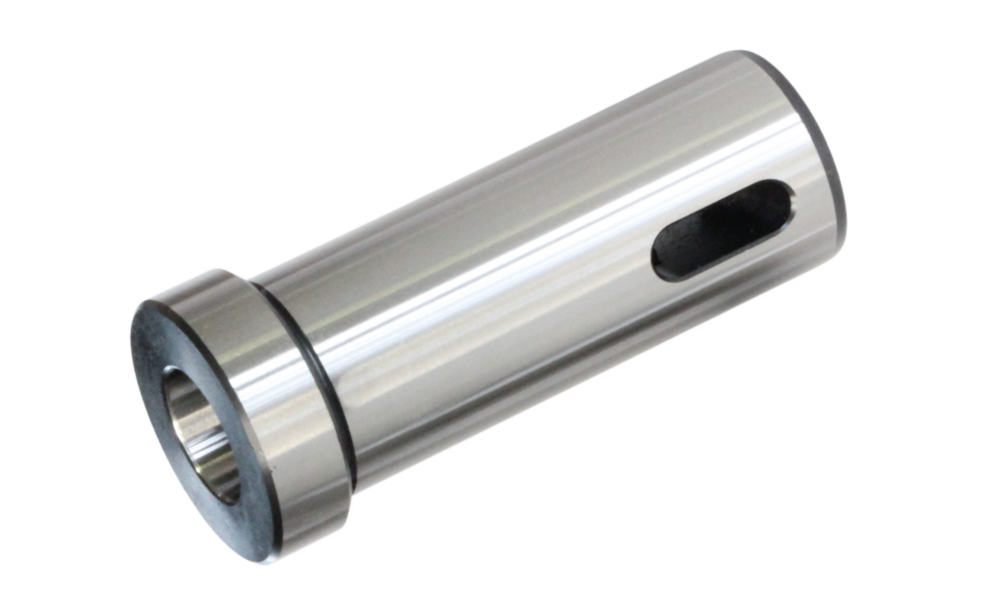

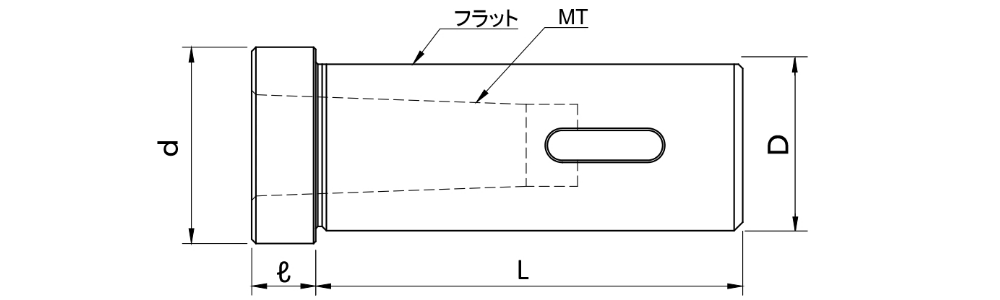

CNCドリルスリーブ
CNC旋盤などで使用される、モールステーパーシャンク用のストレートスリーブです。すべての製品は「総焼入れ・総研磨仕上げ」により、高精度・高耐久性を実現しています。

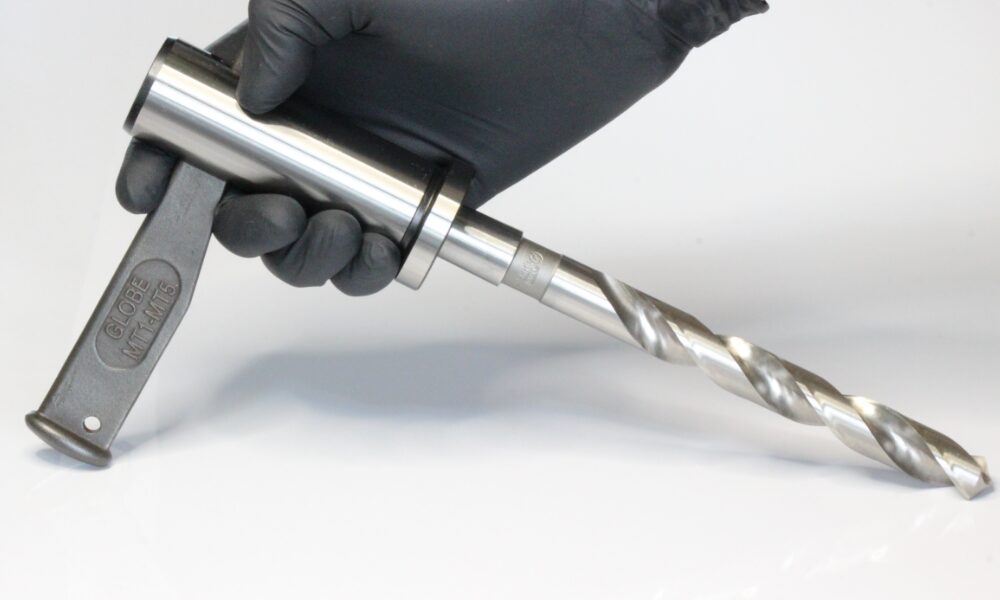

総焼入れモールステーパー用ストレートスリーブ(別名:ターレットスリーブ/ツバ付スリーブ/ミーリングドリルスリーブ)
-
主要メーカーのCNC旋盤に幅広く対応しており、新規導入時の互換性にも優れた便利な製品です。
-
スリーブ本体にはツバ付き仕様を採用しており、把握・取り外し作業も容易です。
仕様寸法表(単位:mm)
型式
|
テーパ
|
D
|
d
|
L
|
l
|
1×25
|
MT1
|
25
|
32 | 80 | 8 |
2×25
|
MT2
|
||||
1×32
|
MT1
|
32
|
38 | 90 | |
2×32
|
MT2
|
||||
3×32
|
MT3
|
||||
1×40
|
MT1
|
40
|
46 | 100 | 15 |
2×40
|
MT2
|
||||
3×40
|
MT3
|
||||
4×40
|
MT4
|
20 | |||
1×50
|
MT1
|
50
|
58 | 120 | 15 |
2×50
|
MT2
|
||||
3×50
|
MT3
|
||||
4×50
|
MT4
|
||||
5×50
|
MT5
|
115 | 30 |
上記寸法以外も特注にて製作致します。
