キーレスドリルチャック

地球印キーレスドリルチャック

アーバーも同時にご購入の場合、取付費用サービス実施中！

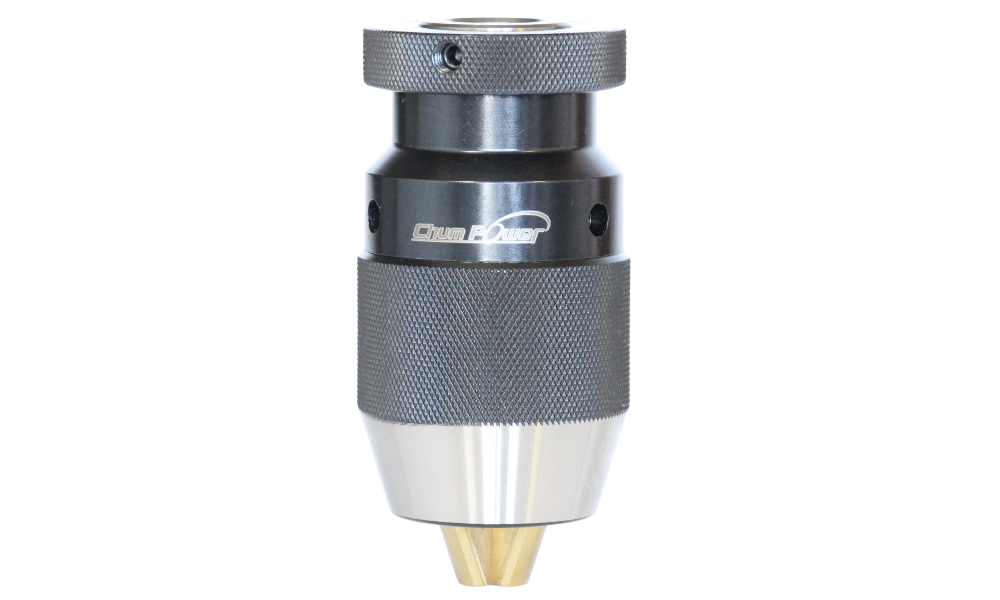

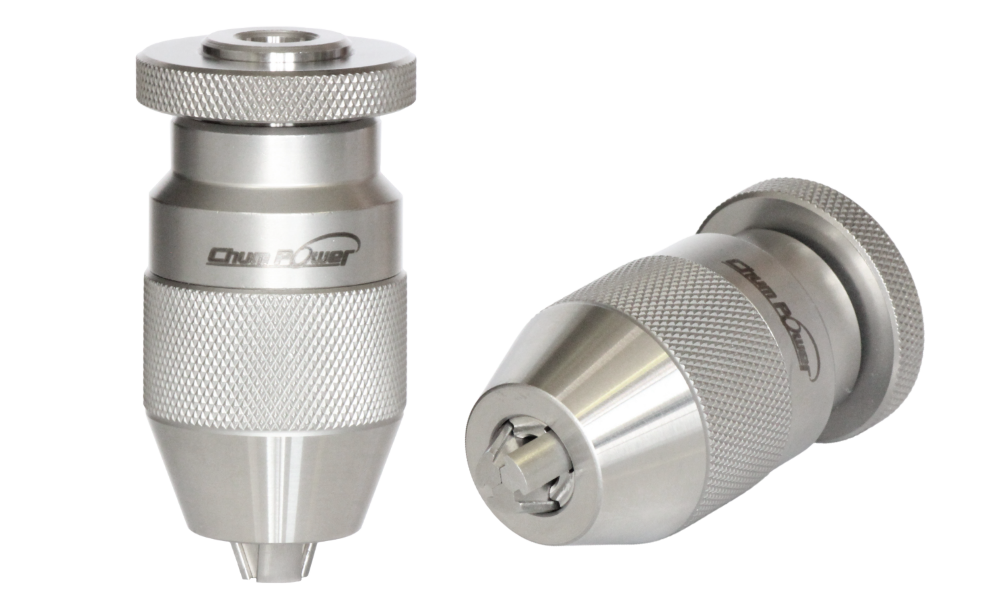

キーレスドリルチャックの特長

■ 高精度な振れ精度

精密A級：振れ精度0.05mm以下
超精密AA級：振れ精度0.03mm以下
優れた同心性により、高精度な加工を実現します。

■ 抜群の耐久性

高品質素材の採用に加え、精密加工と適切な熱処理により、長寿命かつ信頼性の高い製品です。

■ 自動的に高まる把握力

切削中の抵抗に応じて把握力が増加する構造により、ドリルのスリップを防ぎます。

■ ハンドル不要

手締めでドリルの着脱が可能なため、ドリル交換がワンタッチで短時間で行えます。

ナット付アーバーとの併用がおすすめです

キーレスチャックにはナット付アーバーとの組み合わせが特に便利です。

特殊仕様

貫通穴付き

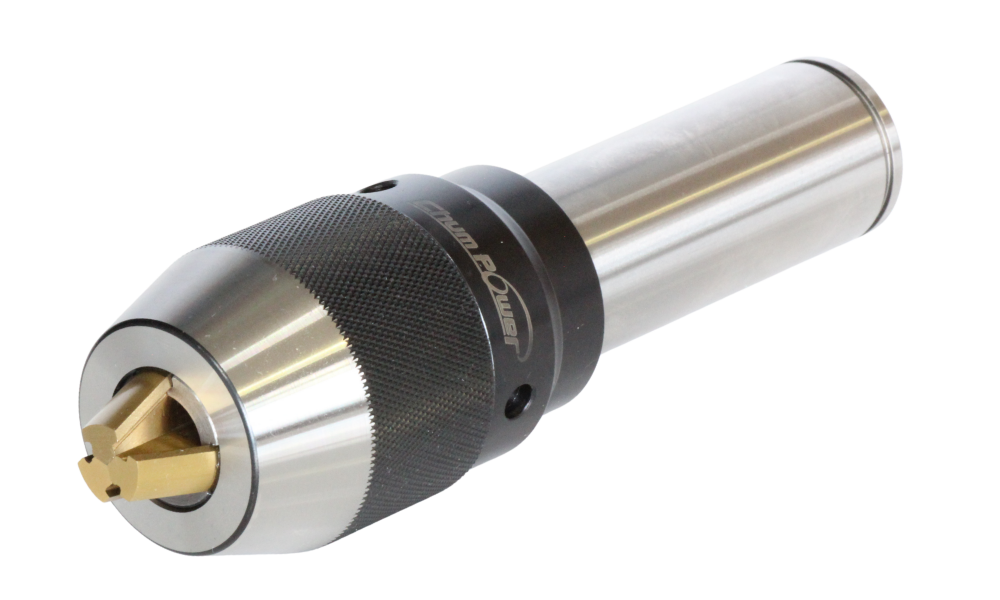

アーバー一体型タイプ

など、各種特殊仕様についてもご相談ください。

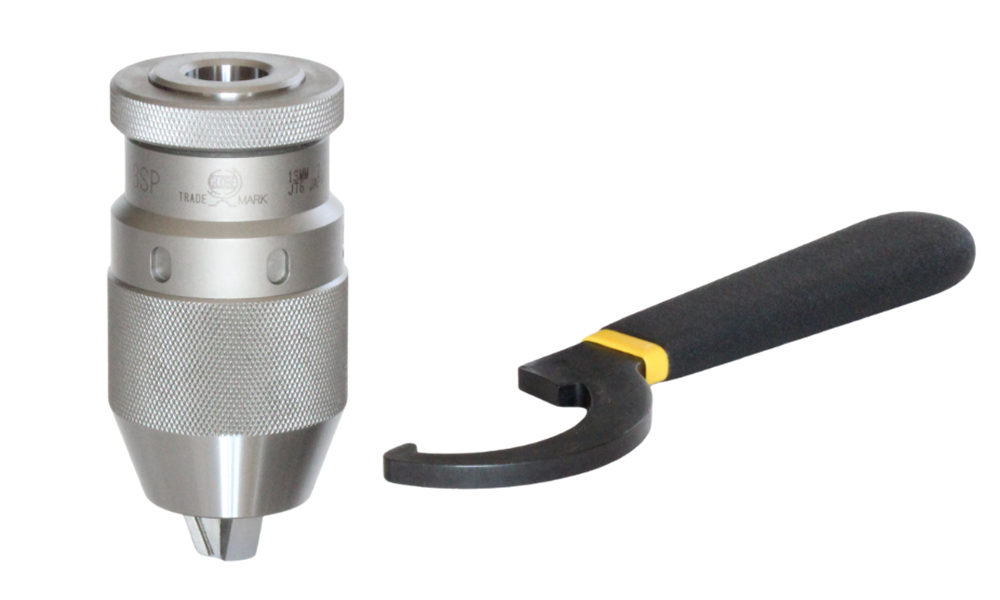

■ フックスパナ溝付きタイプ：KL13SP

開閉溝付き構造により、付属のフックスパナでの増し締めが可能。
強力なチャッキング力を実現し、タップ加工の逆転や、マシニングセンタの急停止にも対応可能です。

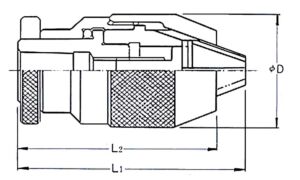

呼び寸法 (A級)	使用範囲	ツメリード長サ	ジャコブステーパ (JT)	D	L1	L2	質量(g)
KL13SP	0.3-13.0	29	JT6 (JT2½と同じ)	50	103	91	970

※フックスパナ1本付属しています。

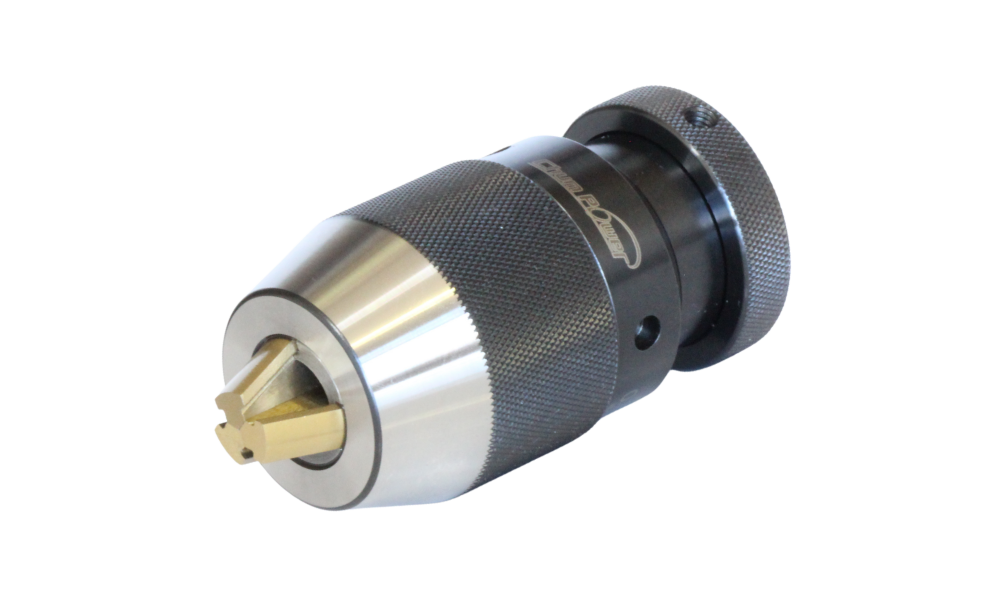

■ スタンダードタイプ

標準的な仕様で、一般的な加工に幅広く対応します。

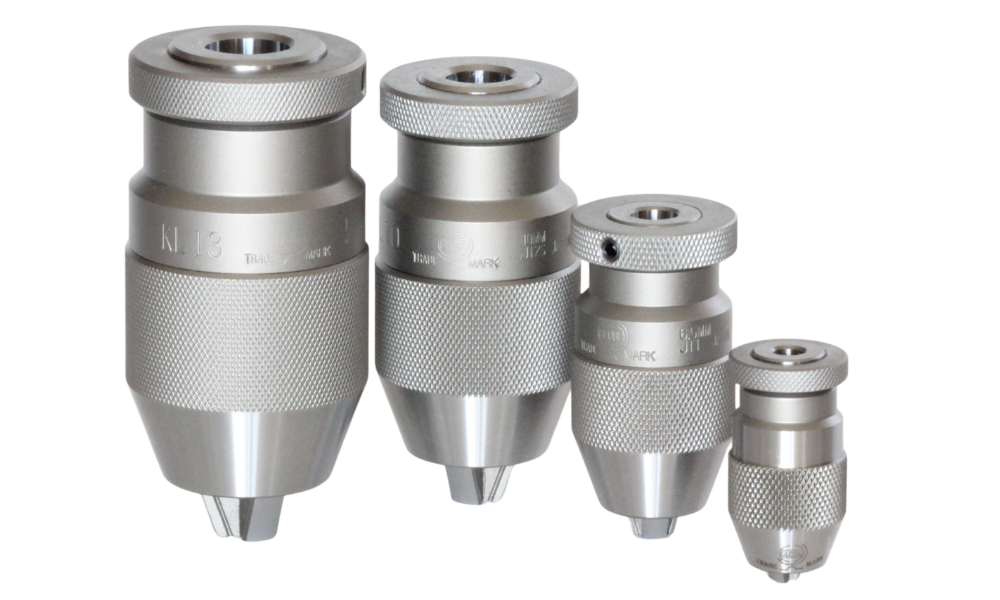

商品一覧

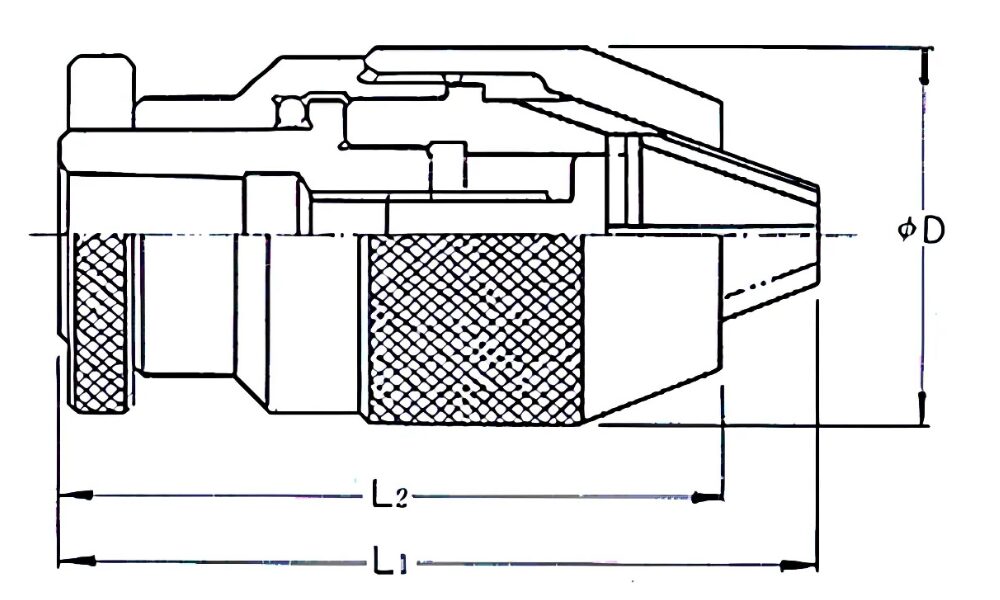

呼び寸法 (A級/AA級)	使用範囲	ツメリード長サ	ジャコブステーパ (JT)	D	L1	L2	質量(g)
KL3	0.3-3.0	14	JT0	24	48	44	100
KL6.5	0.3-6.5	20	JT1	34	68	62	300
KL10	0.3-10.0	26	JT2S	43	91	80	640
KL13	0.3-13.0	29	JT6 (JT2½と同じ)	50	103	91	970

単位：mm
ジャコブステーパ規格一覧表

アーバーも同時にご購入の場合、取付費用サービス実施中！

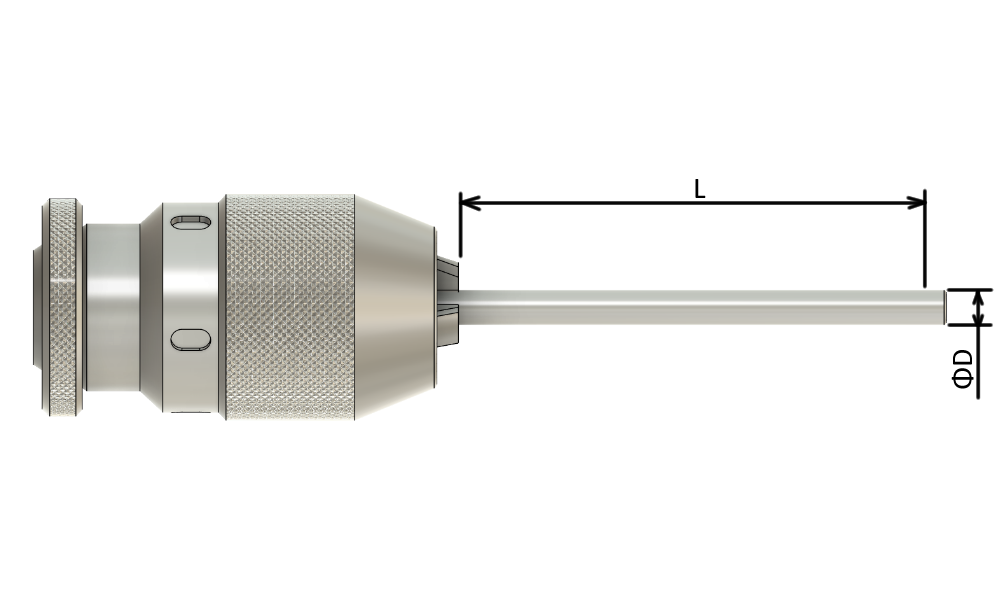

下表のテストバーをチャッキングして回転した時の先端の振れを測定致しております。

テストバー寸法表

チャックサイズ	テストバー小	テストバー中	テストバー大
KL3		φ2.0×20	φ2.5×25
KL6.5	φ3×40	φ4.5×60	φ6×70
KL10	φ4.5×60	φ6.5×70	φ9×85
KL13	φ4.5×70	φ9×85	φ12×110

単位：mm
一本のテストバーに対して3回以上の繰り返しテストを行っています。
A級はテストバー大と中の2本、AA級はテストバー大・中・小の3本で検査しております。

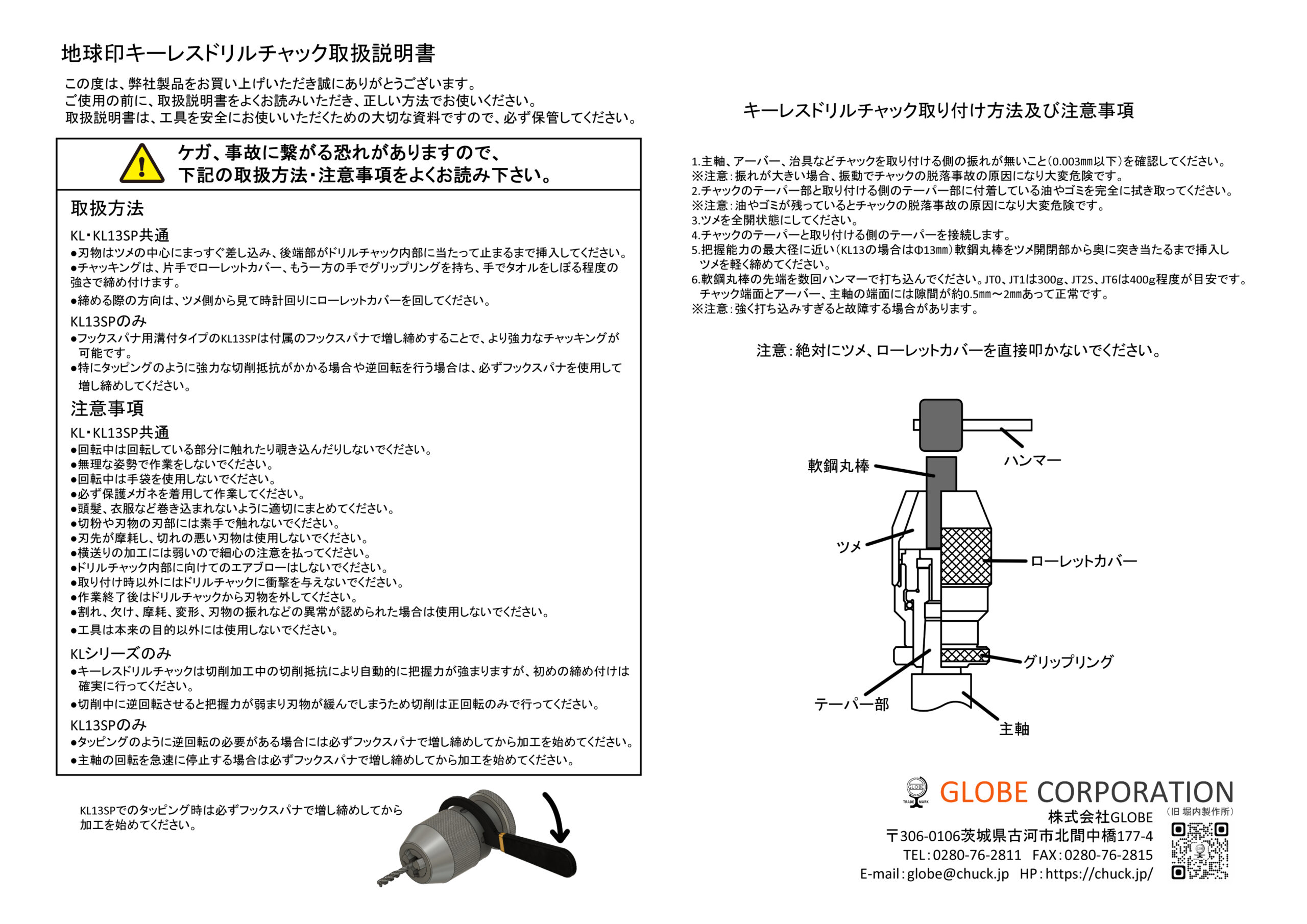

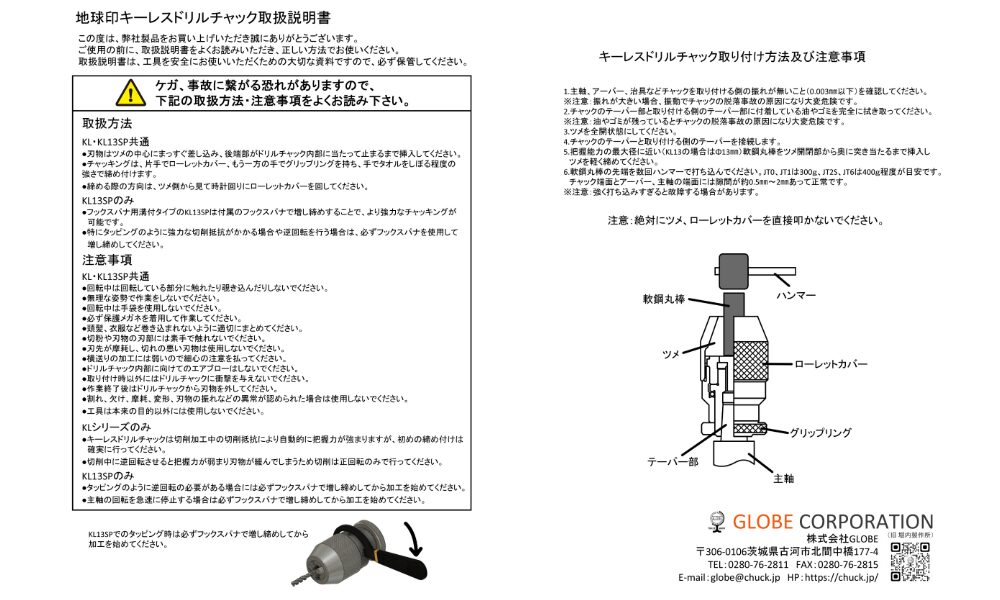

取扱方法

刃物はツメの中心にまっすぐ差し込み、刃物後部が止まるまでしっかりと挿入してください。
チャッキングは、片手でローレットカバー、もう一方でグリップリングを持ち、ツメ開閉側から見て時計方向にローレットカバーをねじり手でタオルをしぼる程度の強さで工具を締め付けます。

注意事項

切削加工中の把握力は切削抵抗により自動的に得られますが、初期の締め付けは必ず手で確実に行ってください。
切削は正回転で行ってください。逆回転では刃物が緩むので危険です。
タッピングなど逆回転が必要な場合は、KL13SPを使用し、必ずフックスパナで増締めしてから加工を開始してください。
主軸の回転を急停止させるとドリルチャックが緩み、刃物が外れてケガの原因になります。急停止が必要な場合も、KL13SPでスパナ増締めしてください。
回転中のドリルチャックには手を触れたり、覗き込んだりせず、無理な姿勢で作業しないよう注意してください。
手袋の使用は禁止です。巻き込まれやすい物を近づけないでください。
作業中は保護メガネを着用し、髪・服などは巻き込まれないようまとめてください。
切粉や刃物の刃には素手で触れないでください。
刃物は小径から大径まで平均的に使用し、切れ味が落ちた刃物は使用しないでください。
横送り加工には弱いため、十分注意して使用してください。
内部に向かってエアブローしないでください。
取り付け以外でドリルチャックに衝撃を加えないでください。
作業終了後は、ドリルチャックから刃物を必ず取り外してください。
割れ、欠け、摩耗、変形、振れ等の異常がある場合は使用を中止してください。
工具は本来の使用目的以外には使用しないでください。

ドリルチャック取付方法および注意事項

主軸・アーバー・治具などの振れが無いこと（※3/1000mm以下）を確認してください。
　振れが大きいと、振動によりドリルチャックが脱落し、大変危険です。
ドリルチャックのテーパー部および相手側（主軸・アーバー）のテーパー部の油やゴミは、洗浄剤で完全に除去してください。
　汚れが残っていると脱落事故の原因になります。
ツメを全開状態にしてください。
テーパー部を傷つけないようにドリルチャックを差し込み、ツカミ能力最大径程度の軟鋼丸棒をツメの奥まで差し込み、軽く締めてください。
軟鋼丸棒の先端を次の要領で叩いてドリルチャックが脱落しないように固定します。
　- JT0、JT1：300g程度のハンマーで数回
　- JT2S、JT6：450g程度のハンマーで数回

　※チャックと主軸・アーバーの端面に約0.5～2mmの隙間がある状態が正常です。
　※過度に強く打ち込むと破損の原因となりますのでご注意ください。

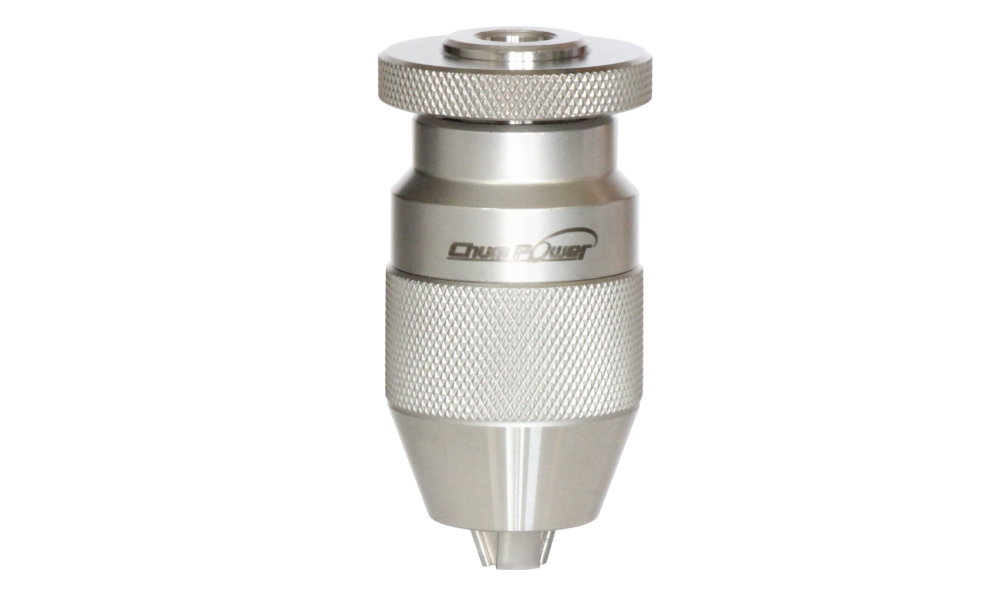

オールステンレス製キーレスドリルチャック

内部構造に至るまですべてステンレス素材を使用した、完全ステンレス仕様です。
無給油（ノングリス）設計のため、食品加工や医療分野など、衛生管理が求められる環境に最適です。
高品質な台湾製を採用し、すべての製品を国内の当社工場で検品・確認済みですので、安心してご使用いただけます。
放電加工に対応した貫通穴仕様です。

ラインナップ

型式	使用範囲	取付部テーパー
CP-SUS3S-JT0	0.3～3	JT0
CP-SUS3S-JT1	0.3～3	JT1
CP-SUS6S-JT1	0.3～6.5	JT1

チタンコーティングキーレスドリルチャック

※この商品は在庫限りで廃盤となります。

全品国内検査済み・高品質台湾製

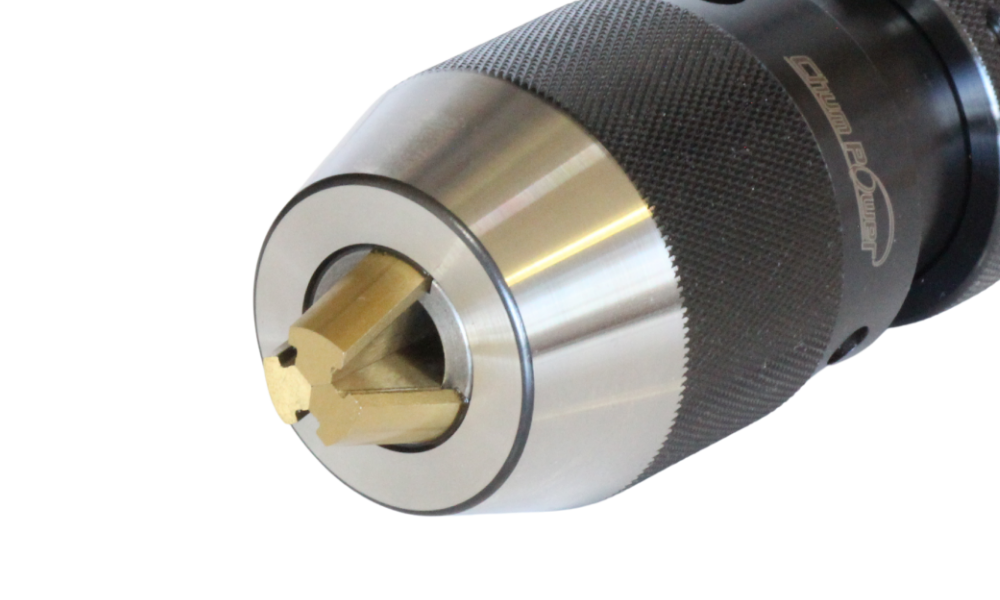

ツメ部にTiNコーティング（チタンコーティング）を施し、耐摩耗性・耐食性を向上。工具寿命の延長にも貢献する高性能モデルです。
自社国内工場にて、自社製品と同等の精度検査を実施。高い品質基準をクリアした製品のみを出荷しています。
開閉溝付き構造により、付属のフックスパナでの増し締めが可能。
強力なチャッキング力を実現し、タップ加工の逆転や、マシニングセンタの急停止にも対応可能です。

ジャコブステーパー接続タイプ

機械主軸がJTの場合や、アーバーで接続する場合におすすめです。

型式	使用範囲	取付部テーパ
CP-6S-(JT1,B10)	0.3～6.5	JT1,B10
CP-8S-(JT1, JT2S,B10,B12)	0.3～8	JT1, JT2S,B10,B12
CP-10S-(JT2S,JT33,B10,B12,JT2,B16)	0.3～10	JT2S,JT33,B10,B12,JT2,B16
CP-13S-(JT2,JT33,JT6,B12,B16)	0.3～13	JT2,JT33,JT6,B12,B16
CP-16S-(JT6,JT3,B16,B18,JT33)	3～16	JT6,JT3,B16,B18,JT33

( )内からテーパーサイズをお選びください。専用フックスパナ1個付属します。

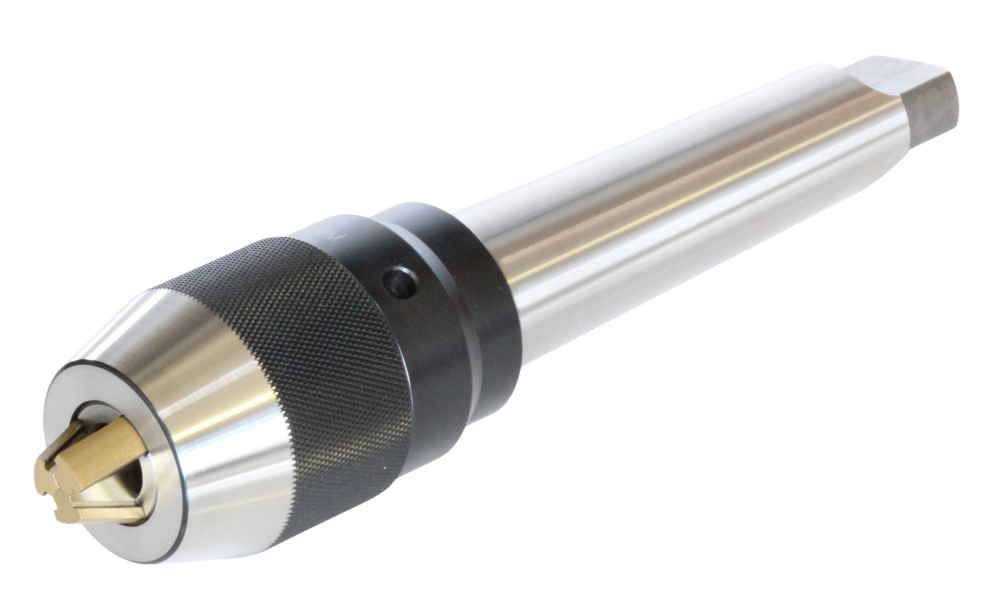

モールステーパー一体型

機械主軸がモールステーパーの場合におすすめです。
一体型なので、剛性に優れております。

型式	使用範囲	取付部テーパ
CP-8S-MT2	0.3～8	MT2
CP-10S-MT2	0.3～10	MT2
CP-13S-(MT2,MT3,MT4)	0.3～13	MT2,MT3,MT4
CP16S-(MT3,MT4)	3～16	MT3,MT4
