ドリルチャックハンドル

ドリルチャックハンドル≫

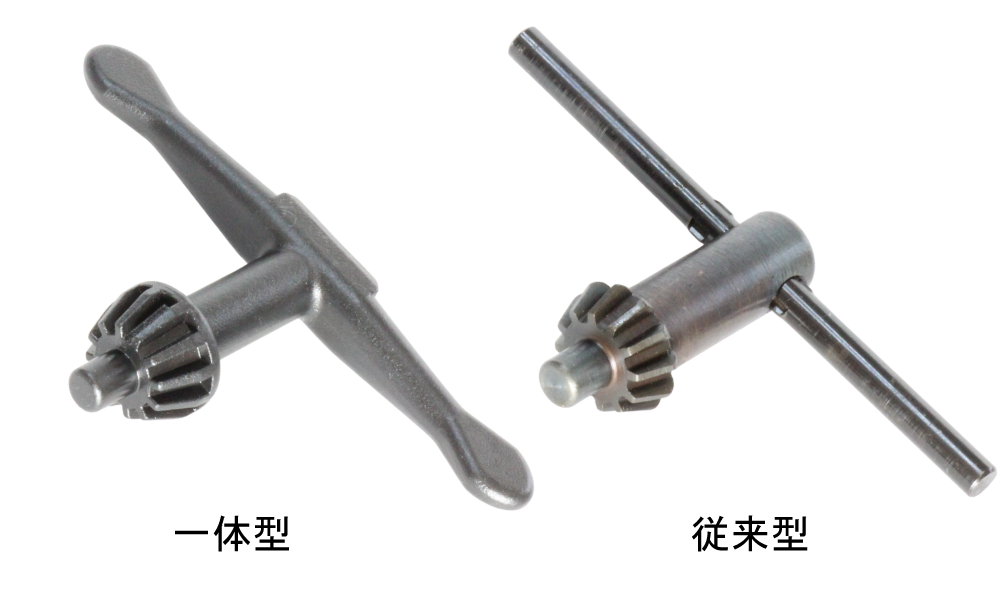

ハンドルの仕様について
一体型ハンドルが設定されている製品につきましては、ご指定が無い場合は一体型ハンドルを標準で出荷いたします。
従来型ハンドルをご希望の際は、ご注文時に必ず「従来型ハンドル希望」と明記してください。

なお、ハンドルは各チャック商品に1本標準で付属しております。
チャック単品（ハンドル無し）での出荷も承っておりますので、ご希望の場合はご注文時にお知らせください。

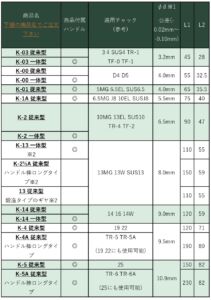

付属するハンドルの種類は、下表の「◎」印をご参照ください。

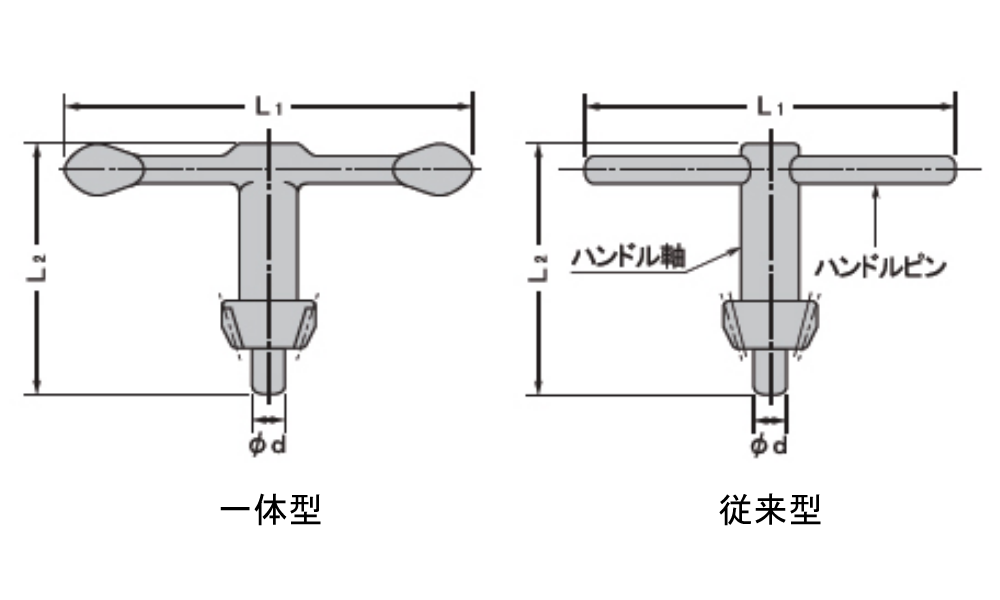

商品名下線が商品名となりますので、下線の商品名でご注文下さい	商品に付属するハンドル	適用チャック(参考)	φd ※1 公差(-0.02mm～-0.10mm)	L1	L2
K-03 従来型		3 4 SUS4 TR-1 TF-0 TF-1	3.2mm	45	28
K-03 一体型	◎	3 4 SUS4 TR-1 TF-0 TF-1	3.2mm	45	28
K-00 従来型		D4 D5	4.0mm	55	32.5
K-00 一体型	◎	D4 D5	4.0mm	55	32.5
K-01 従来型	◎	5MG 6.5EL SUS6.5	4.0mm	65	35.5
K-1A 従来型	◎	6.5MG J8 10EL SUSJ8	5.5mm	75	40
K-2 従来型		10MG 13EL SUS10 TR-4 TF-2	6.5mm	90	47
K-2 一体型	◎	10MG 13EL SUS10 TR-4 TF-2	6.5mm	90	47
K-13 一体型 ※2	◎	13MG 13W SUS13	8.0mm	110	55
K-2½A 従来型ハンドル棒ロングタイプ※2				150	59
13 従来型鍛造タイプのギヤ※2				110	55
K-14 従来型		14 16 14W	9.0mm	120	59
K-14 一体型	◎	14 16 14W	9.0mm	120	59
K-4 従来型	◎	19 22	9.5mm	120	71
K-4A 従来型ハンドル棒ロングタイプ	◎	TR-5 TR-5A (19 22にも使用できます)	9.5mm	190	80
K-5 従来型	◎	25	10.9mm	150	82
K-5A 従来型ハンドル棒ロングタイプ	◎	TR-6 TR-6A (25にも使用できます)	10.9mm	230	82

※1 チャック本体ハンドル穴にはまるハンドル先端ギヤ部中心のピン外径です。チャック本体の穴径を参考にハンドルのみご購入の場合の参考記載です。

※2 13MG 13W SUS13用のハンドルの違いについて
以下の3種類がございます。

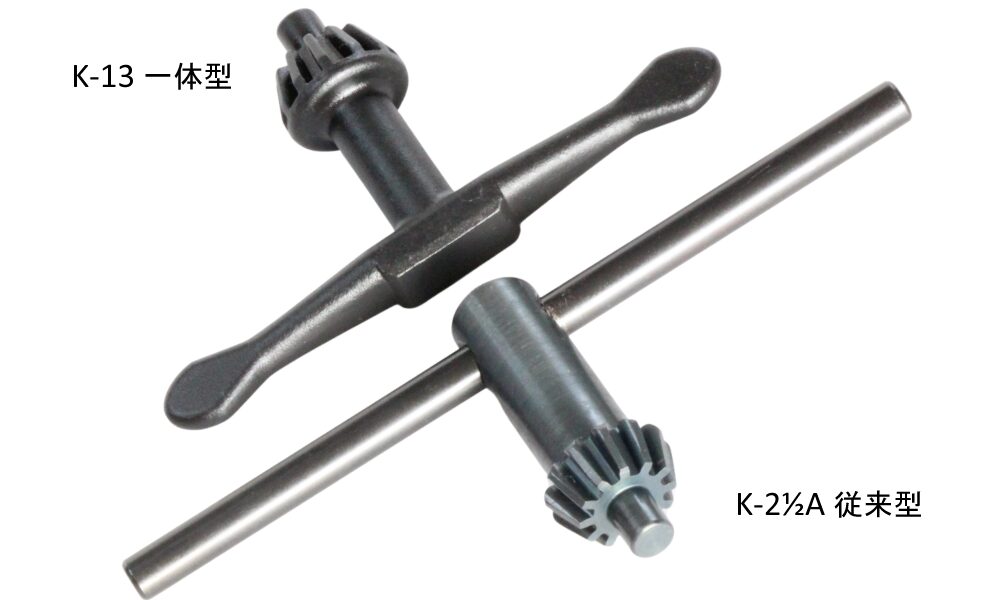

13MG 13W SUS13用のハンドルについて
商品名	K-13	K-2½A	13
形状	一体型	従来型	従来型

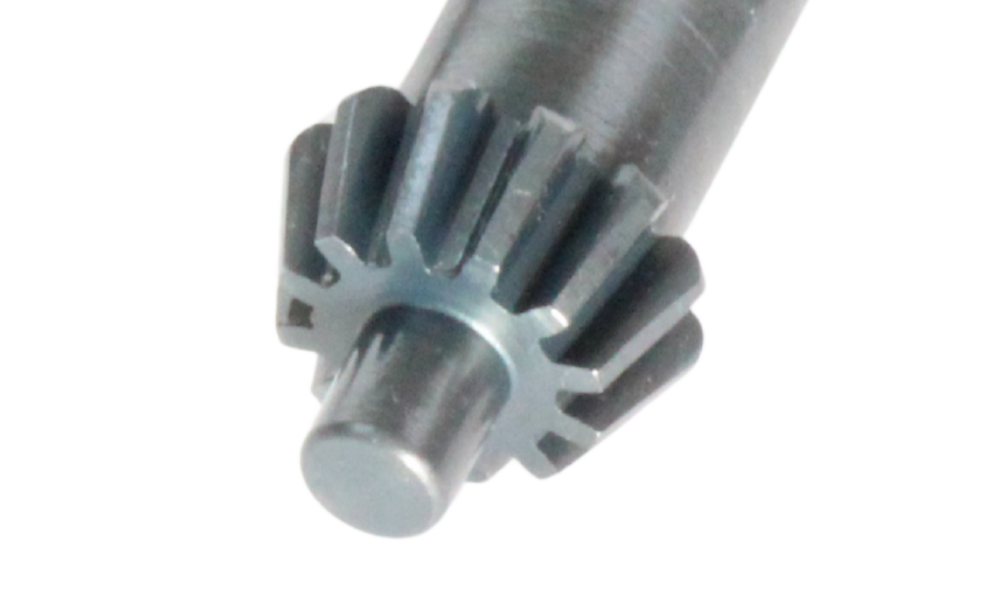

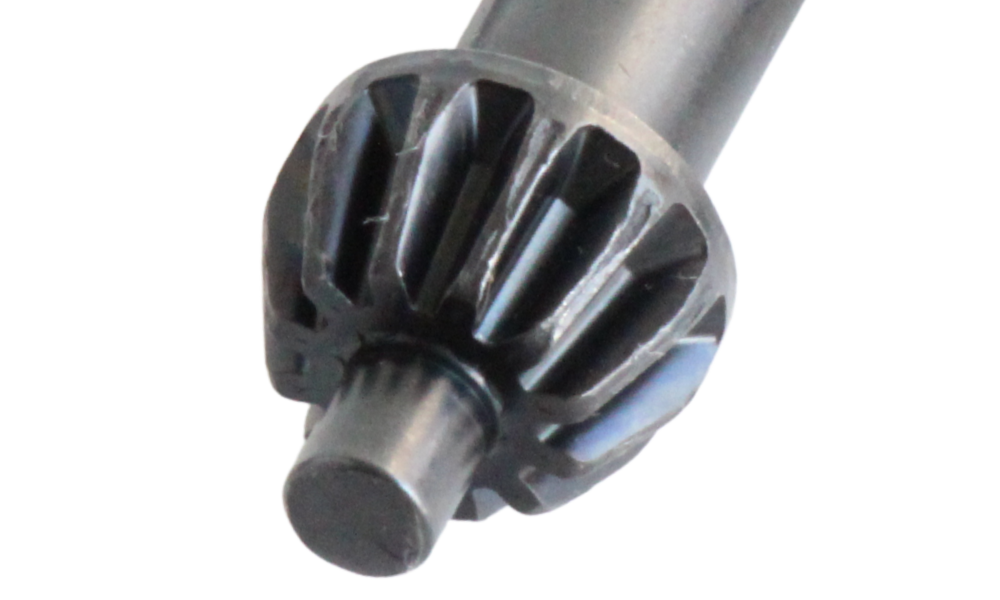

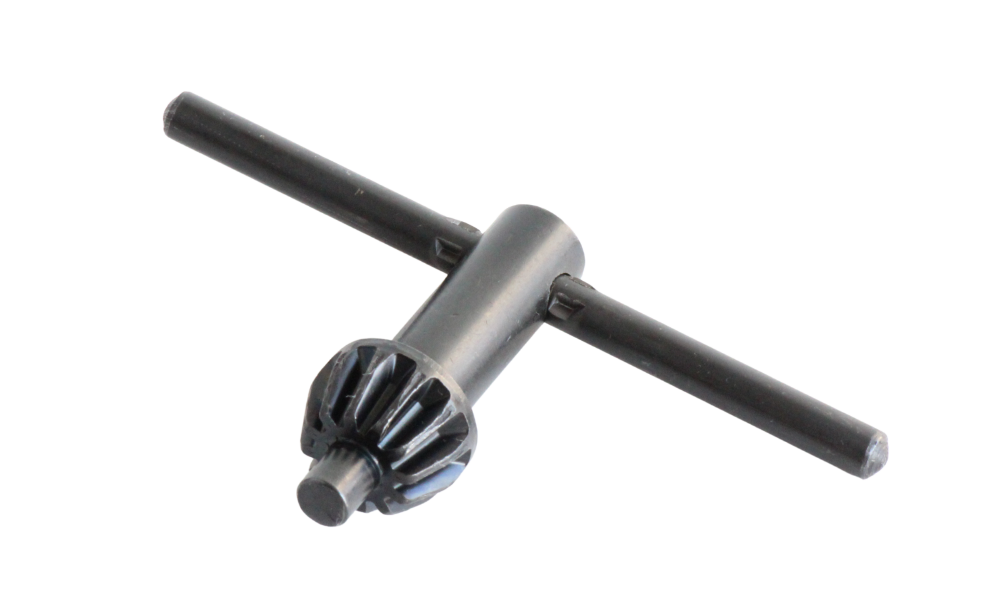

特徴	現在のチャック標準添付品一体型で使いやすいハンドルです	従来型形状でハンドル棒が長く、力を掛けやすいです上質な切削タイプのギヤになります	ハンドル棒が丸棒の従来型形状鍛造タイプのギヤになります
画像

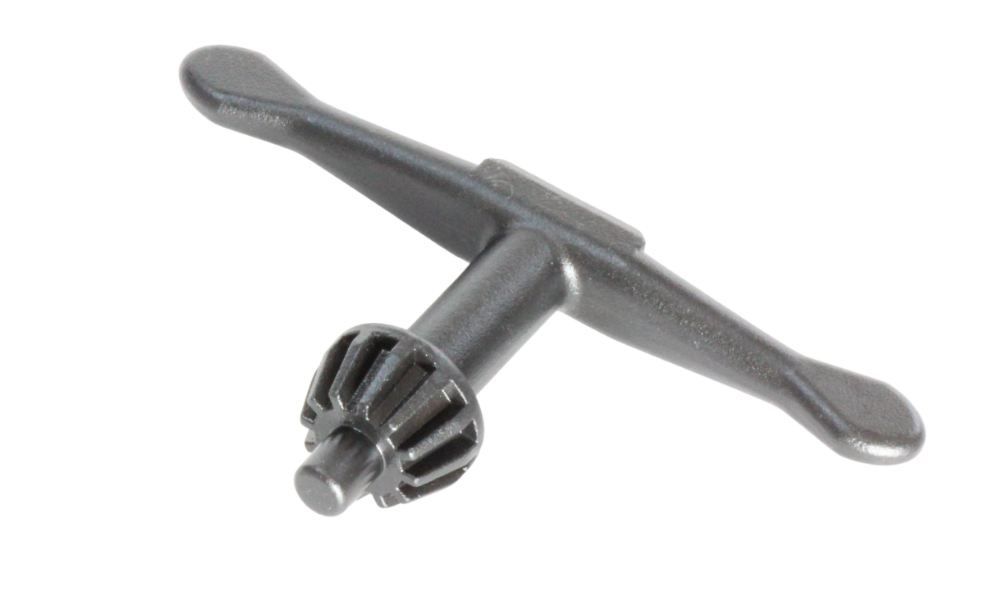

弊社オリジナルの「一体型ハンドル」は、堅牢な総焼入れ構造で、高い耐久性を誇ります。
ハンドル端は平面に加工されており、しっかりと握れて力をかけやすく、根本が曲がりにくい設計です。

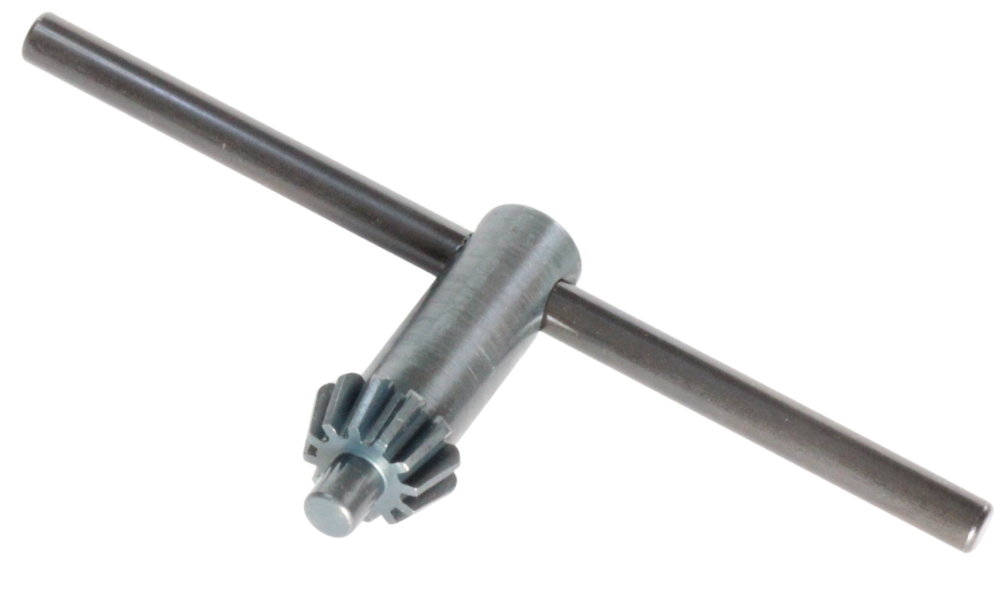

K-2½Aの特徴
(K-4A,K-5Aも同様の特徴の商品となります)
