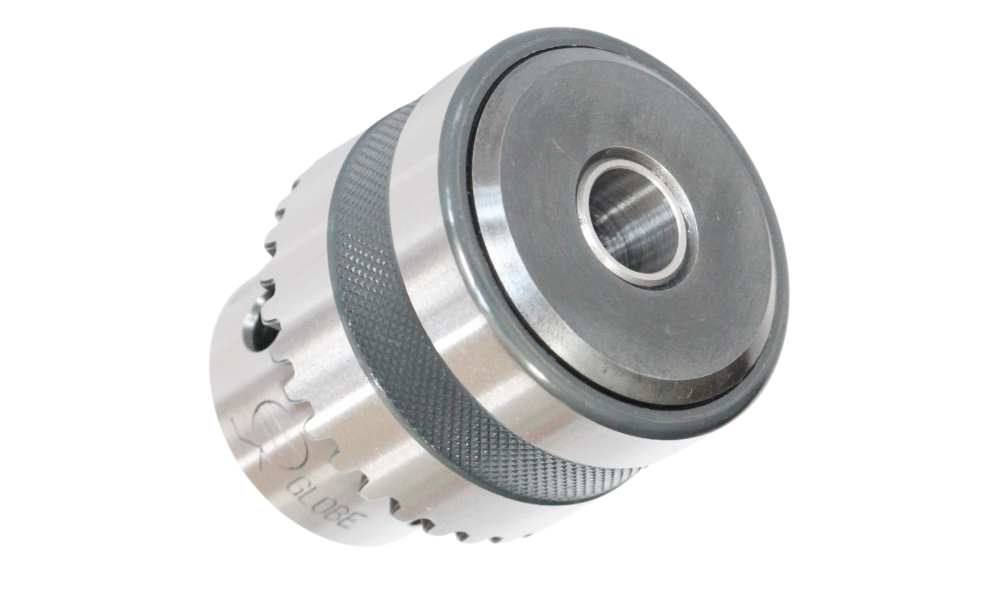

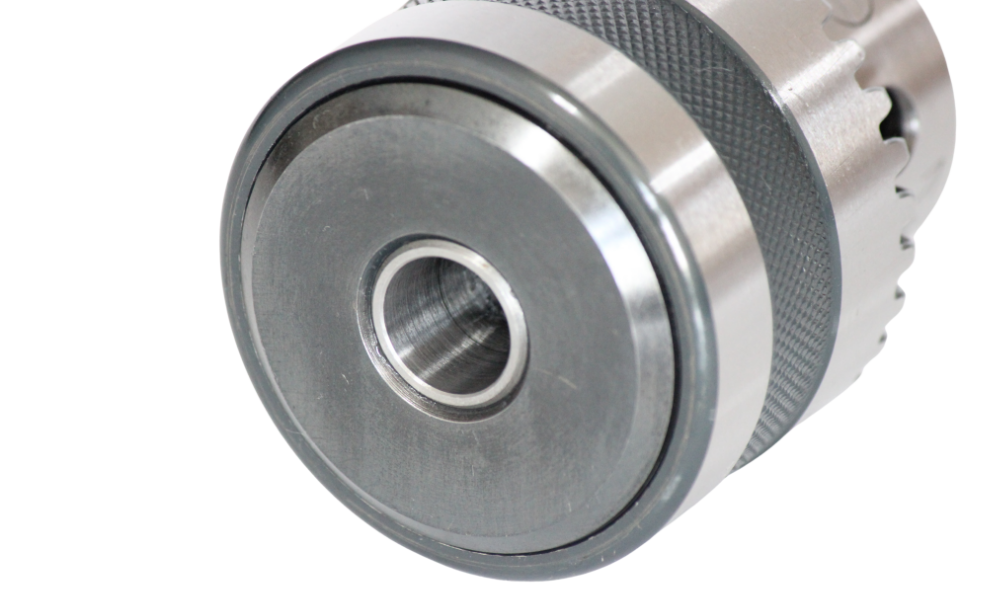

標準外テーパードリルチャック
◆ 標準外テーパー仕様で大径ドリルの把握が可能
本製品は、通常より1〜2ランク小さいテーパーサイズを採用しており、
より大きなドリルの把握が可能となっています。
また、標準品にない取付形式についても、ご希望に応じて特注加工が可能です。
お気軽にご相談ください。
◆ ご使用上の注意
チャック本体に対してテーパー部が小さいため、
スピンドルの回転数やテーパーの脱落防止には十分ご注意の上、ご使用ください。
◆ 付属品・オプション
本製品にはハンドル1本を標準付属しています。
ハンドルなしでのお見積・出荷にも対応可能です。
ハンドル単品での販売も行っております。
◆ 対応サイズと精度
対応サイズは各種ご用意しております。
振れ精度は精密A級（0.08mm以下）です。
標準外テーパー ドリルチャック製品一覧
|
商品名
|
標準外テーパ
|
精度等級
|
外観寸法
|
|
5MG
|
JT0
|
A級のみ
|
標準5MGと同じ
|
|
6.5EL
|
JT0
|
標準6.5ELと同じ
|
|
|
6.5MG
|
JT0
|
標準6.5MGと同じ
|
|
|
J8
|
JT0
|
標準J8と同じ
|
|
|
10EL
|
JT1
|
標準10ELと同じ
|
|
|
10MG
|
JT1
|
標準10MGと同じ
|
|
|
13EL
|
JT1
|
標準13ELと同じ
|
|
|
JT2S
|
|||
|
13MG
|
JT1
|
標準13MGと同じ
|
|
|
JT2S
|
|||
|
JT33
|
|||
|
B16
|
|||
|
14
|
JT2S
|
標準14と同じ
|
|
|
JT33
|
|||
|
JT6
|
|||
|
16
|
JT2S
|
標準16と同じ
|
|
|
JT33
|
|||
|
JT6
|
|||
|
19
|
JT6
|
標準19と同じ
|
|
|
JT33
|
|||
|
JT3
|
|||
|
22
|
JT6
|
標準22と同じ
|
|
|
JT33
|
|||
|
JT3
|
|||
|
25
|
JT6
|
標準25と同じ
|
|
|
JT4
|

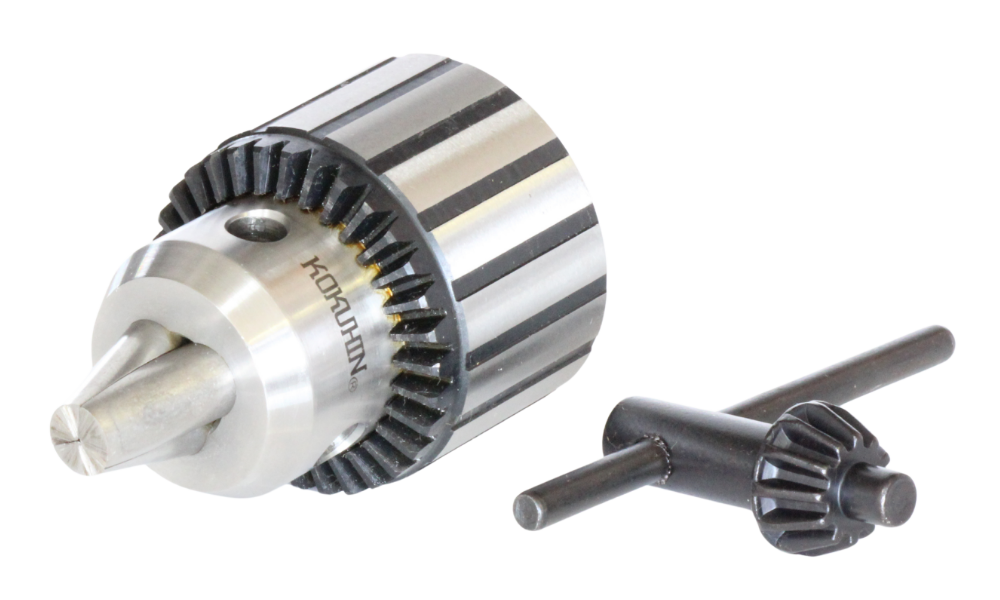

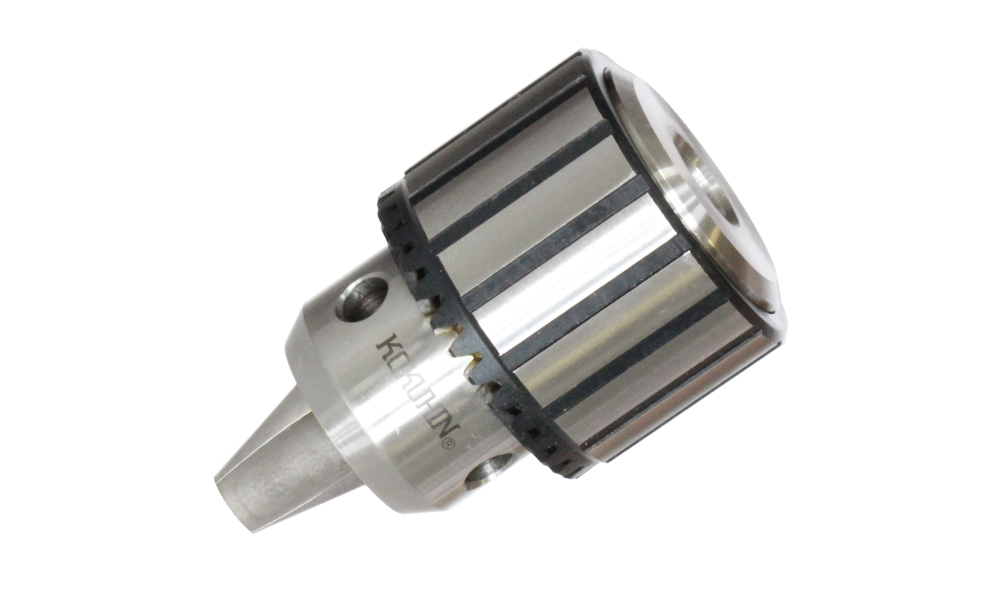

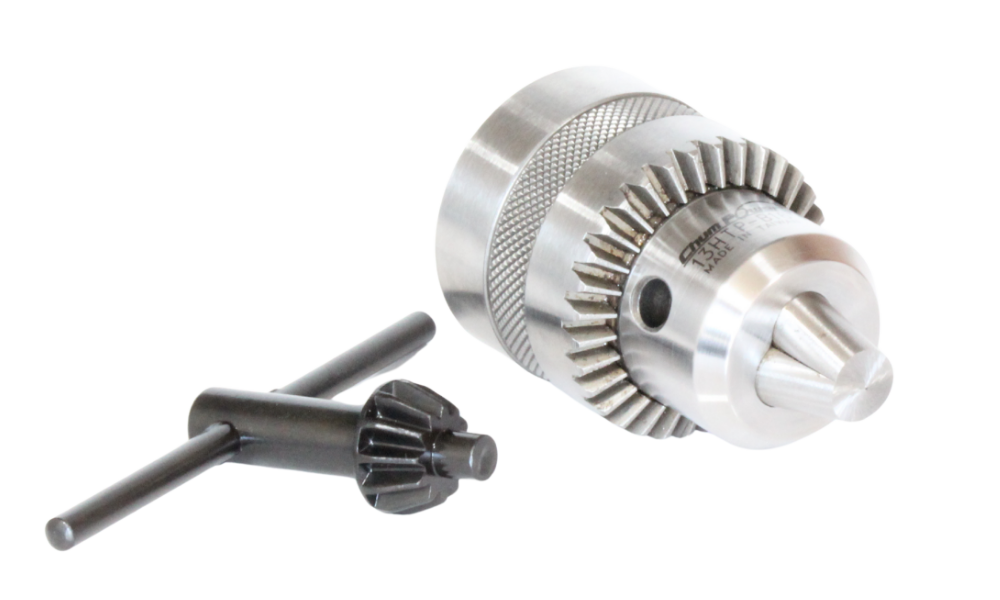

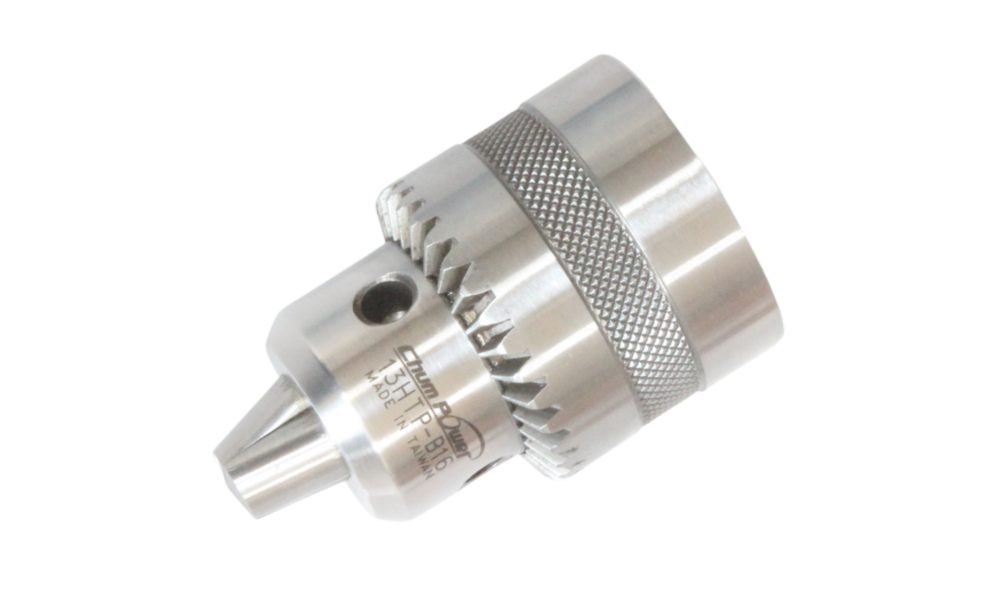

台湾製 標準外テーパードリルチャック
・テーパー接続タイプのキータイプ13mmドリルチャックです。
・チャックハンドル付属
・全品国内検査済みの高品質台湾製。
ラインナップ・製品仕様
| 型式 | 使用範囲 | 取付部テーパー |
| KH-13ｰB16 | 1～13 | B16 |
| KH-13-JT33 | JT33 |

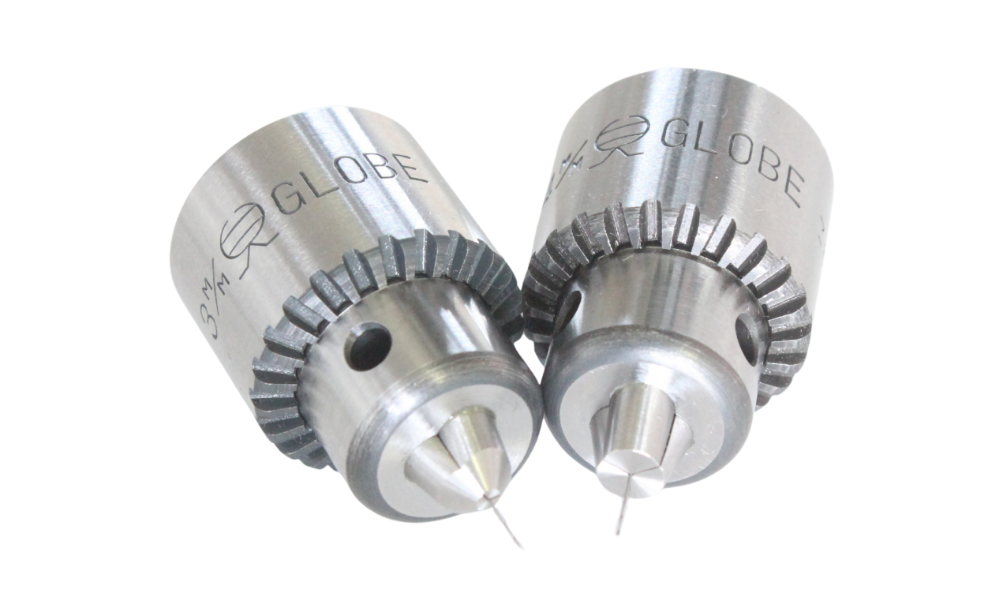

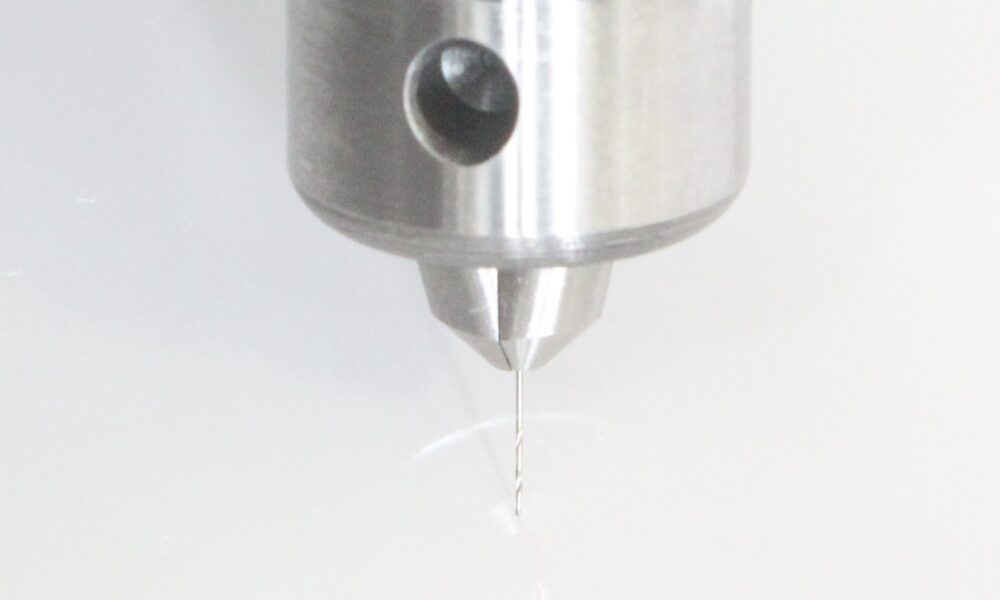

小径用ドリルチャック
◆ 小径ワーク専用ドリルチャック
細径ワークを確実に把握するため、ツメリード部を狭く設計し、爪の合わせ精度を高めた専用モデルです。
ツメリードが鋭く設計されているため、摩耗に弱く、あくまで小径専用としてのご使用を推奨いたします。
◆ 注意事項
振れ精度の試験は標準品と同じ径のテストバーを使用しています。
※通常より小径のテストバーによる精度確認は実施しておりません。
◆ 仕様・オプション
商品にはハンドル1本が標準付属しています。
ハンドルなしでのお見積・出荷も可能です。
ハンドルのみの別売りも承っております。
◆ ツメ形状バリエーション
ツメ先端形状は以下の2タイプからお選びいただけます：
標準仕様：標準品ドリルチャックと同じツメ形状

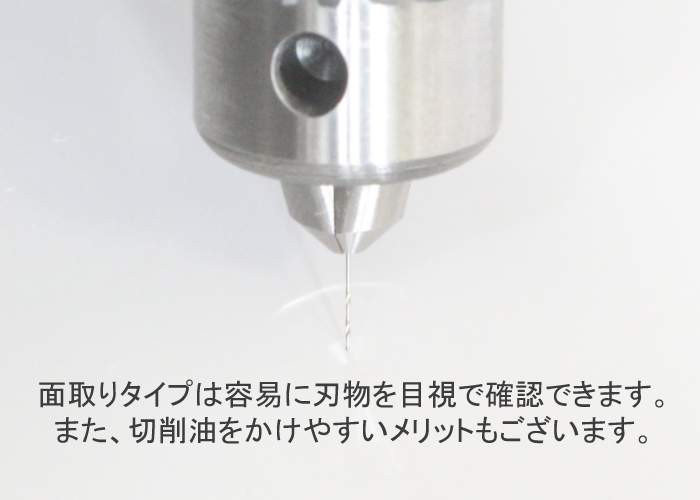

面取りタイプ：刃物の刃先確認がしやすく、目視確認の作業に適しています。

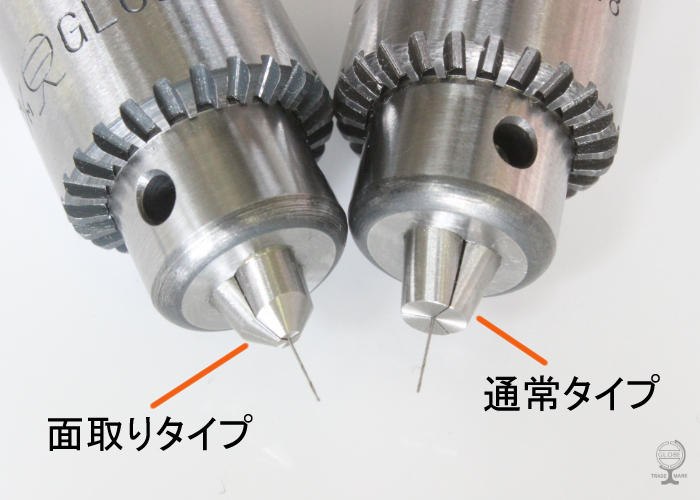

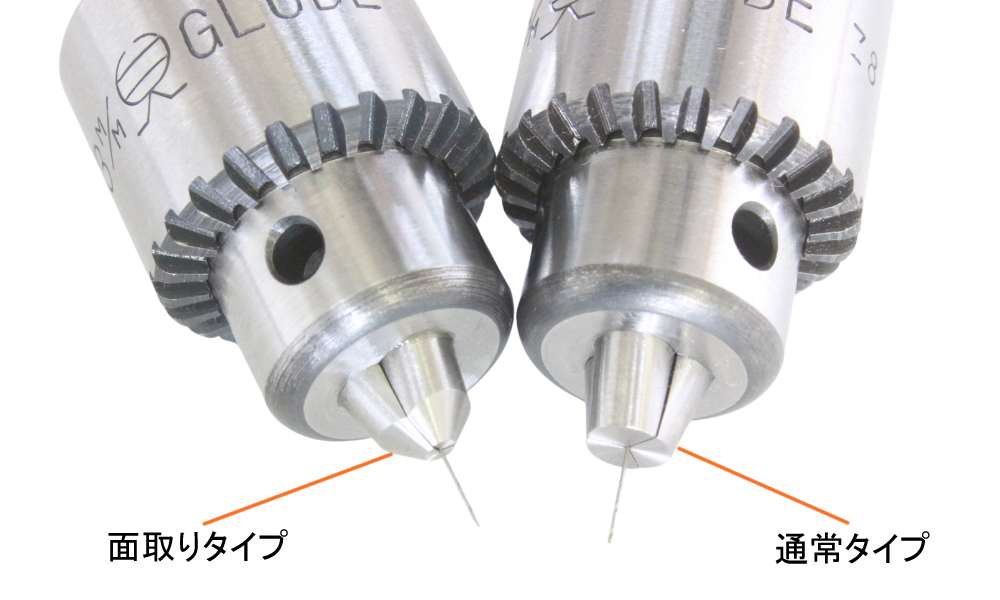

左が面取りタイプになります。
刃先の確認が容易です。
振れ精度
精密A級 0.08mm以下
小径用ドリルチャック製品一覧
※小形用ドリルチャックは常時品薄傾向につき、都度在庫をお問い合わせ下さい。
| 商品名 | 把握径 | 精度等級 | 外観寸法 | 爪先端種類 |
| 3 |
0.1mm～
0.2mm～
|
A級のみ |
標準3と同じ | 通常タイプ と 面取りタイプ の2種類があり |
| 4 |
0.1mm～
0.2mm～
|
標準4と同じ | ||
| D4 | 0.1mm~ 0.2mm~ |
標準D4と同じ | ||
| D5 | 0.1mm～ 0.2mm～ |
標準D5と同じ | ||
| 6.5EL | 0.1mm～ 0.2mm～ |
標準6.5ELと同じ | ||
| 6.5MG | 0.2mm～ | 標準6.5MGと同じ | ||
| 10EL | 0.1mm～ 0.2mm～ |
標準10ELと同じ | ||
| 13MG | 0.3mm～ | 標準13MGと同じ |
外観寸法は標準品と同じです。外観寸法の詳細は、上記商品名にリンクしている、標準品のページをご覧下さい。
各商品、爪先端が通常仕様のものと、面取りタイプの2種類がございます。
ご注文時、ご指定下さい。
引張試験機用チャックにも、以下の小径用がございます。
TF-0 (0mm～) ※詳しくは引張試験機用チャックのページをご覧下さい。

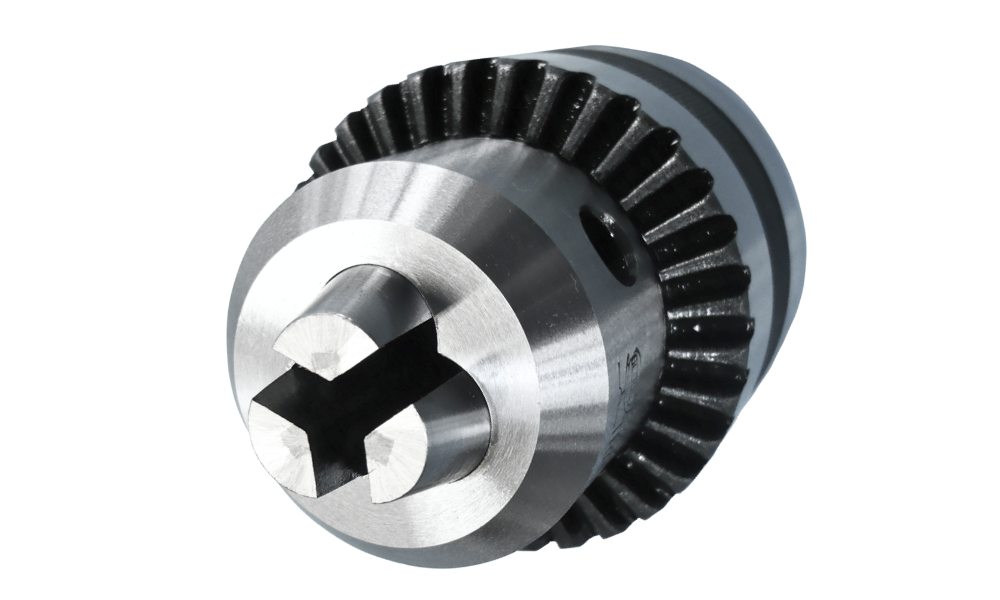

ツメ超硬チップ付ドリルチャック

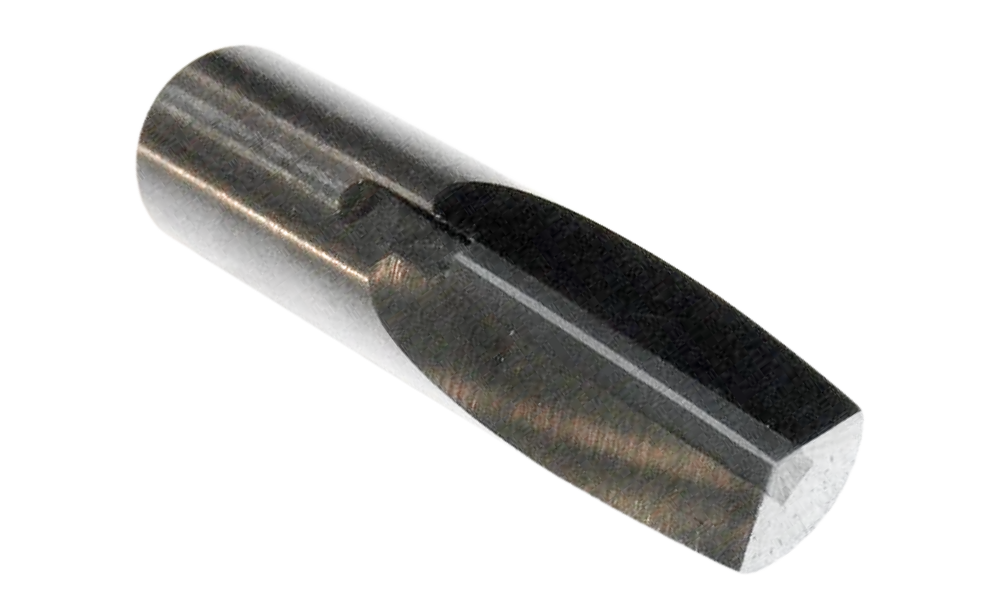

◆ 超硬チップ付チャック

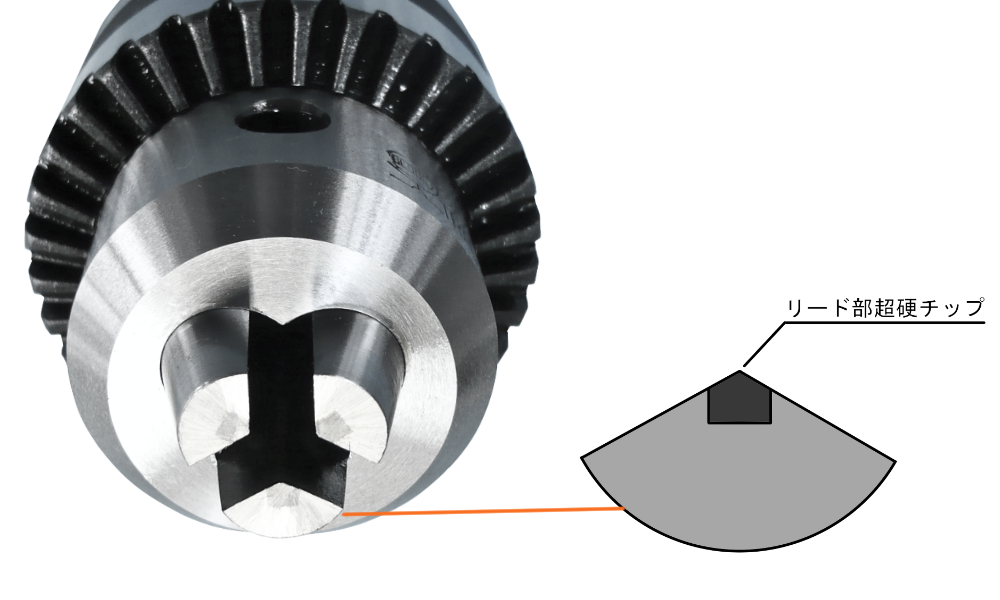

チャックツメのリード部に超硬チップをろう付けしており、
高い把握力と優れた耐摩耗性を兼ね備えた高性能モデルです。
◆ 特長と用途
タッピング用チャック
エンドミル加工
超硬シャンクなどの高硬度工具に最適
さらに、ドリリング用チャックとして使用した場合、
従来品と比較して数倍の耐久性を発揮します。
◆ 製品情報
商品には ハンドル1本が標準付属しています。
ハンドル無しでのお見積・出荷にも対応可能です。
ハンドル単体の別売りも承っております。
◆ 型式と精度
型式末尾に「W」が付くモデルが超硬チップ付き仕様です。
振れ精度：精密A級（0.08mm以下）
ツメ超硬チップ付ドリルチャック製品一覧

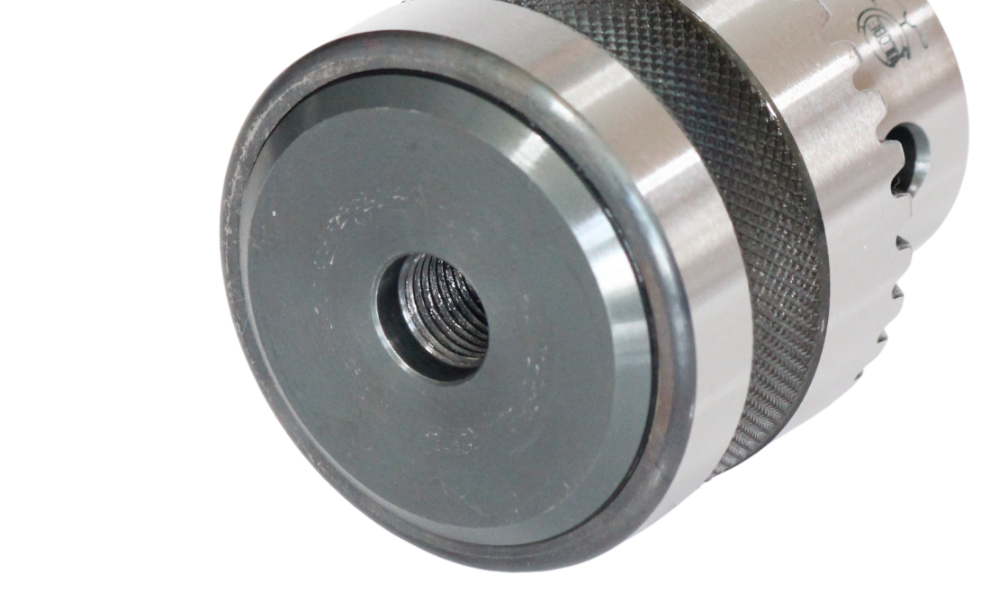

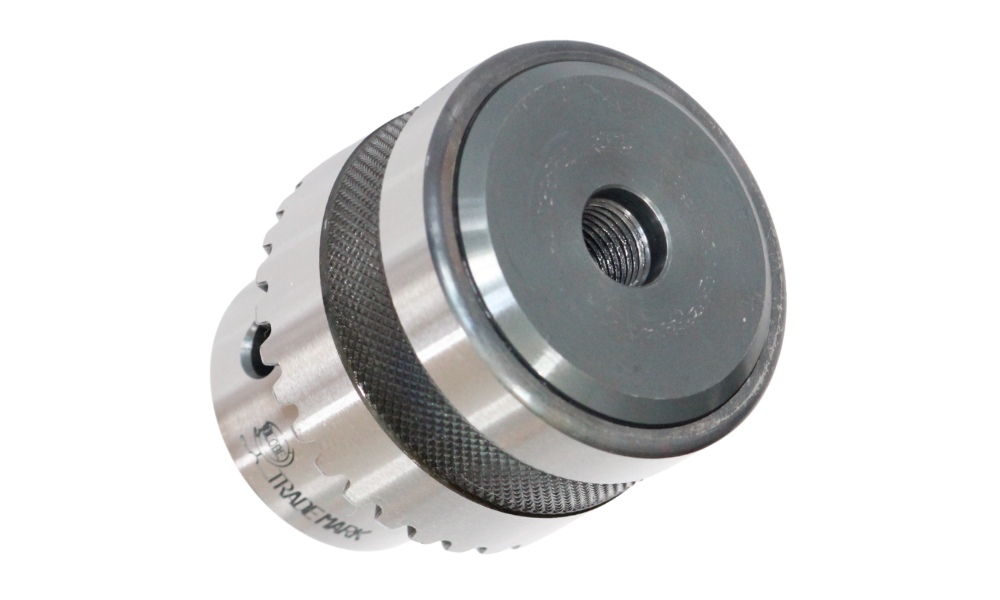

ネジ取付ドリルチャック

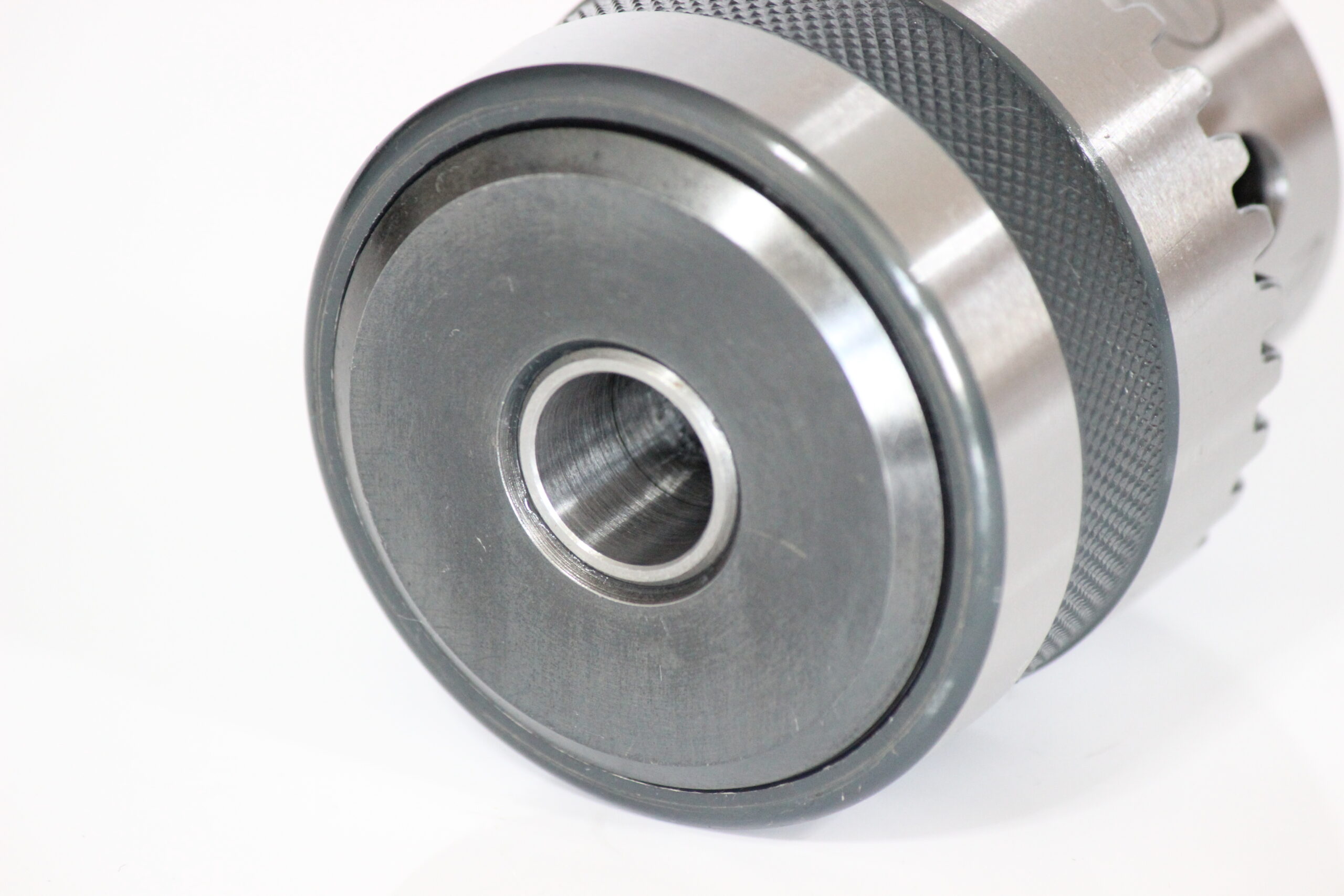

◆ ネジ取付用ドリルチャック
軸端がネジ構造になっている電気ドリルや工具などに対応した専用タイプです。
一般的な差し込み式ではなく、ネジによる確実な固定が求められる場面に適しています。
◆ 製品仕様
商品には ハンドル1本が標準付属しています。
ハンドル無しでのお見積・出荷にも対応可能です。
ハンドル単体での別売りも承っております。
◆ 振れ精度
精密A級（0.08mm以下）
◆ 注意事項
ネジは右ネジ（通常のねじ込み方向）となっています。
使用中に反時計回り（左回し）で強いトルクがかかると、チャックが外れる可能性があります。
※逆回転を伴う作業ではご注意ください。
ネジ取付製品一覧
|
商品名
|
取付ねじ部
|
精度等級
|
外観寸法
|
素材種類
|
|
6.5EL
|
3/8-24UNF |
A級のみ
|
通常の鋼製
と オールステンレス製 の2種類があり |
|
|
10MG
|
1/2-20UNF
|
通常鋼製のみあり
|
||
|
13MG
|
通常の鋼製
と オールステンレス製 の2種類があり |
|||
|
J8
|
3/8-24UNF
|
A級のみ
|
オールステンレス製のみあり
|
上記ネジ以外のネジ仕様でも特注にて製作致します。

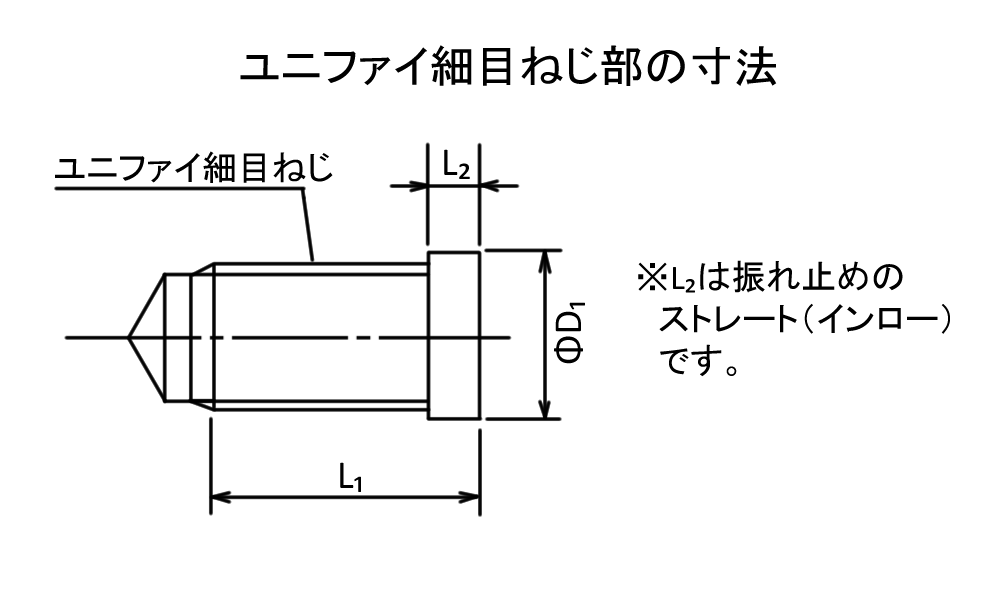

3/8-24UNFのネジにはφ9.67(+0.03 -0)、深さ3.3の振れ止めストレート部(インロー)がつきます
1/2-20UNFのネジにはφ12.85(+0.03 -0)、深さ3.3の振れ止めストレート部(インロー)がつきます
仕様寸法表(単位:mm) 外径寸法は地球印ドリルチャック 仕様一覧表をご覧下さい。
|
型式
|
取付ネジ
|
D1 +0.03
-0 |
L1
|
L2
|
|
6.5EL SUS6.5 SUSJ8
|
3/8-24UNF
|
9.67
|
14.5
|
3.3
|
|
10MG 13MG SUS10 SUS13
|
1/2-20UNF
|
12.85
|
15.5
|

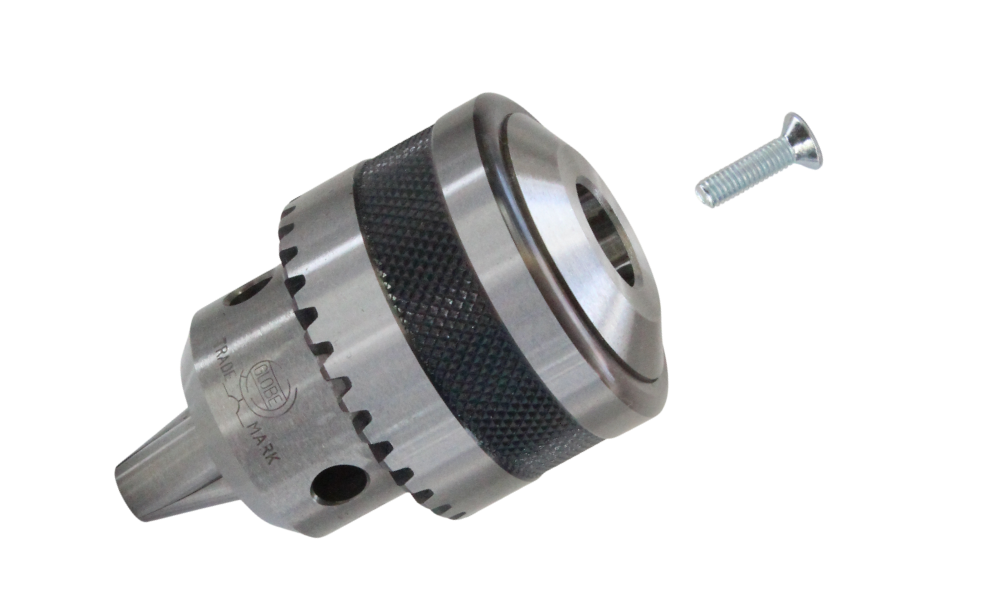

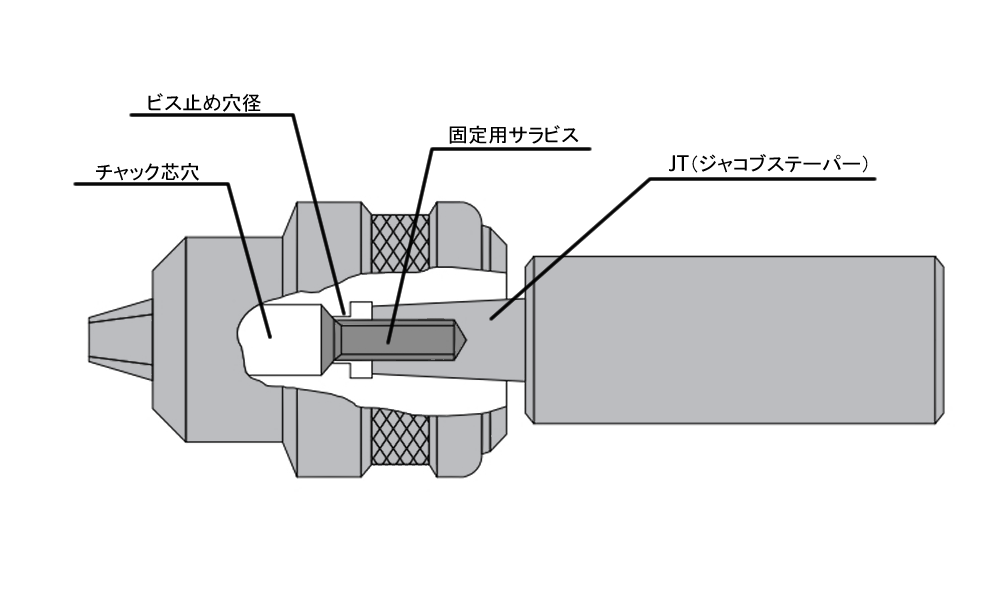

脱落防止ビス止めドリルチャック
ネジを設けた主軸やアーバーに、チャック側からビス止めすることで、脱落を防止できます。
脱落防止ビス止めドリルチャック製品一覧
|
型式
|
使用範囲
|
固定用サラビス
|
取付ジャコブステーパ
|
外観寸法
|
|||
|
ビス穴径
|
付属ビス
|
チャック芯穴径
|
市販サラビスの場合
|
||||
|
6.5MGビス止
|
φ0.5～6.5
|
φ4.1
|
M4
|
φ７
|
M3
|
JT1
|
標準6.5MGと同じ
|
|
10MGビス止
|
φ0.5～10
|
φ6.3
|
M6
|
φ10.5
|
M4
|
JT2S
|
標準10MGと同じ
|
|
13MGビス止 |
φ0.7～13
|
φ8.1
|
M8
|
φ13.5
|
M6
|
JT6
|
標準13MGと同じ
|
◆ ご注意（取付および付属品について）
本商品には チャック本体とハンドルのみが付属します。
※ネジ加工済みの主軸やアーバーなどは付属しておりません。
取り付けの際は、通常通りチャックをジャコブステーパー（JT）で固定した後、ビス止めを行ってください。
付属のビスは、頭部外径を小さめに設計しております。
市販のビスをご使用になる場合は、サイズをご確認のうえ適切なものをご購入ください。
主軸側にネジ加工を施す場合は、製品に対応したネジサイズを事前にご確認のうえ、正確にタップ加工してください。
また、ネジ加工済みアーバーの特注製作も承っておりますので、ご希望の際はご相談ください。
